兒童上衣原型打版教學
兒童打版較成人簡單很多，未發育的腰身及胸部曲線不明顯，因此男孩和女孩使用相同的原型版，製圖所需尺寸為胸圍及背長，後面打袖子版還需要袖長(長袖)。一般兒童的體格不會差異太大，若不知如何量測小孩尺寸，或是小孩好動不好量，可參考以下尺寸表：
單位：公分(cm)
| 身高 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
|---|---|---|---|---|---|---|---|---|
| 胸圍 | 48 | 50 | 53 | 56 | 60 | 64 | 68 | 74 |
| 背長 | 19 | 21 | 24 | 27 | 29 | 31 | 33 | 35 |
| 袖長 | 25 | 28 | 31 | 35 | 38 | 41 | 45 | 48 |
打版工具
打版請用自動鉛筆及橡皮擦方便修改，除此之外需要以下幾種打版尺：
- 方格尺：請使用公分刻度，長度50公分以上比較好用
- L 尺：方便用來畫直角
- 火腿尺：用來畫領口、袖襱等弧度
打版步驟
*以下胸圍代號 B，所有線段皆由 B 計算得出。
*以下單位未標出者，皆以公分(cm)計算。
打版前可先開啟 超好用公式計算機 在新的分頁，輸入胸圍尺寸，就會幫你把以下公式都算好，可以邊打版邊對照著看唷！

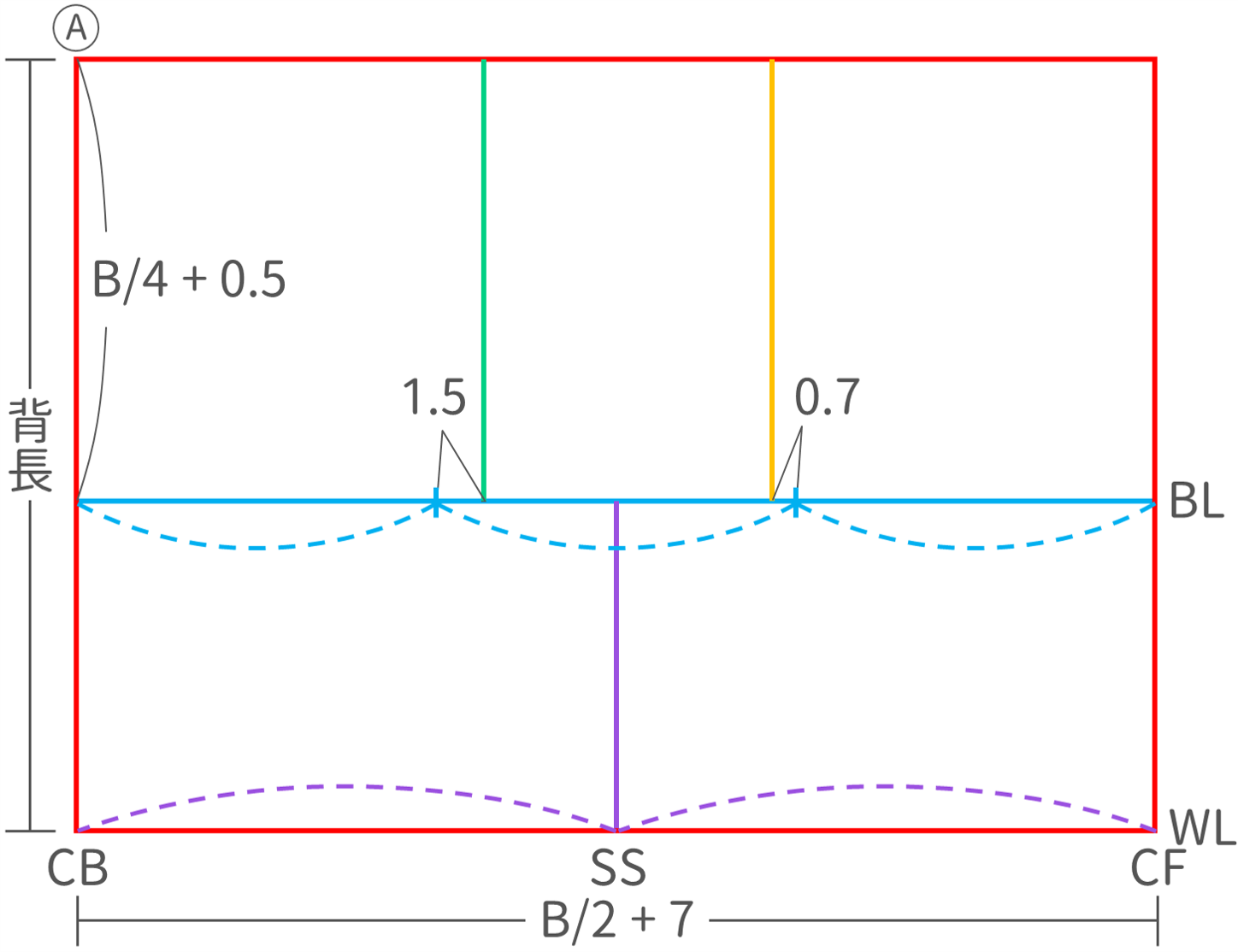

- 紅：先畫出 高=背長，寬=B/2+7 的矩形，矩形的左邊垂直線為後中心(CB)，右邊垂直線為前中心(CF)，底部水平線為腰圍線(WL)
- 藍：自 A 點向下取 B/4+0.5，畫水平線為胸圍線(BL)，將藍線分為三等分
- 綠：左等分點向右取 1.5，向上畫垂直線為背寬線
- 黃：右等分點向左取 0.7，向上畫垂直線為胸寬線
- 紫：底線中點向上畫垂直線至 BL，為脇邊線(SS)

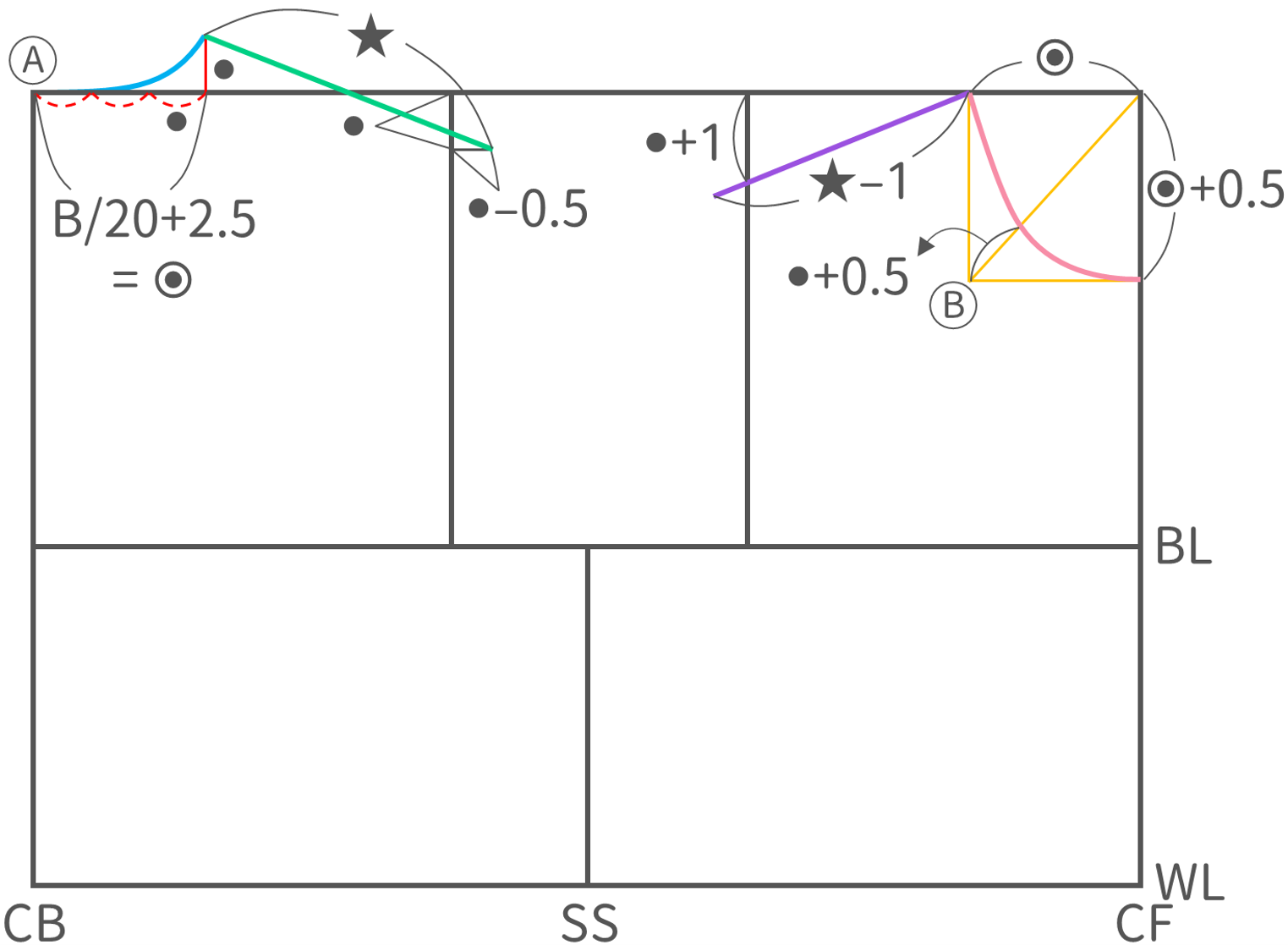

- 紅：自 Ⓐ 點取後領寬 B/20 + 2.5=⦿，分三等分量出一等分長度為 ●，向上取 ●
- 藍：連成後領圍弧線
- 綠：背寬線向下取 ●，再向右取 ●-0.5，連接後領圍，為後肩線，量出長度為 ★
- 黃：前領寬=⦿，前領深=⦿+0.5，畫出對角線
- 粉：自 Ⓑ 點沿對角線取 ●+0.5，連成前領圍弧線
- 紫：胸寬線向下取 ●+1，連接前領圍，取 ★-1 為前肩線
- 補充說明 - 後肩線比前肩線多 1cm 其實就是肩褶的意意，後肩線可以用縮縫的方式和前肩線相接，就不用另外車肩褶。

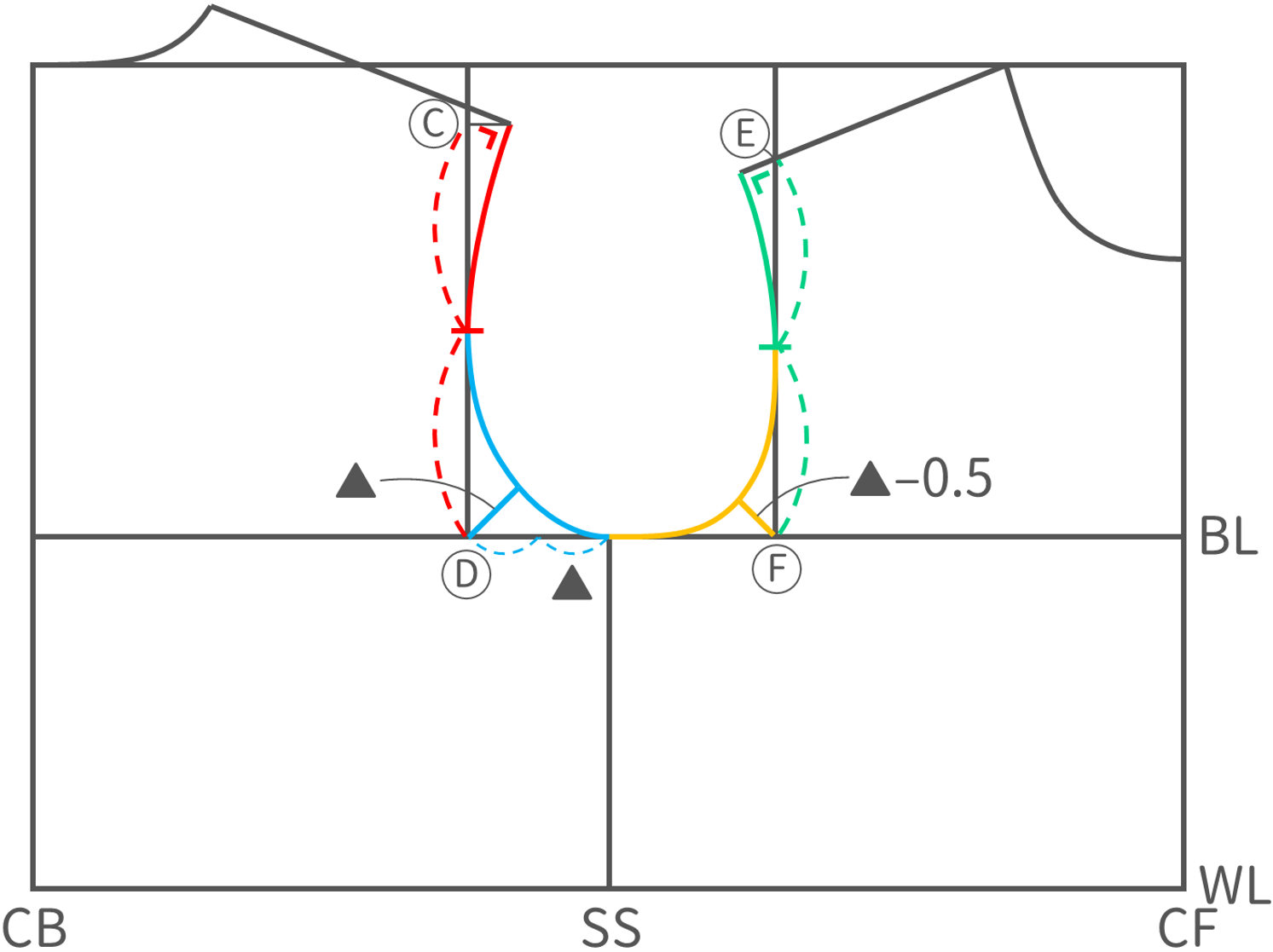

- 紅：自後肩點，與肩線成垂直畫一弧線至 Ⓒ-Ⓓ 中點
- 藍：Ⓓ 至 SS 分二等分，取一等分長度為 ▲，自 Ⓓ 點畫一 45⁰ 線段取 ▲，連成弧線
- 綠：自前肩點，與肩線成垂直畫一弧線至 Ⓔ-Ⓕ 中點
- 黃：自 Ⓕ 點畫一 45⁰ 線段取 ▲-0.5，連成弧線

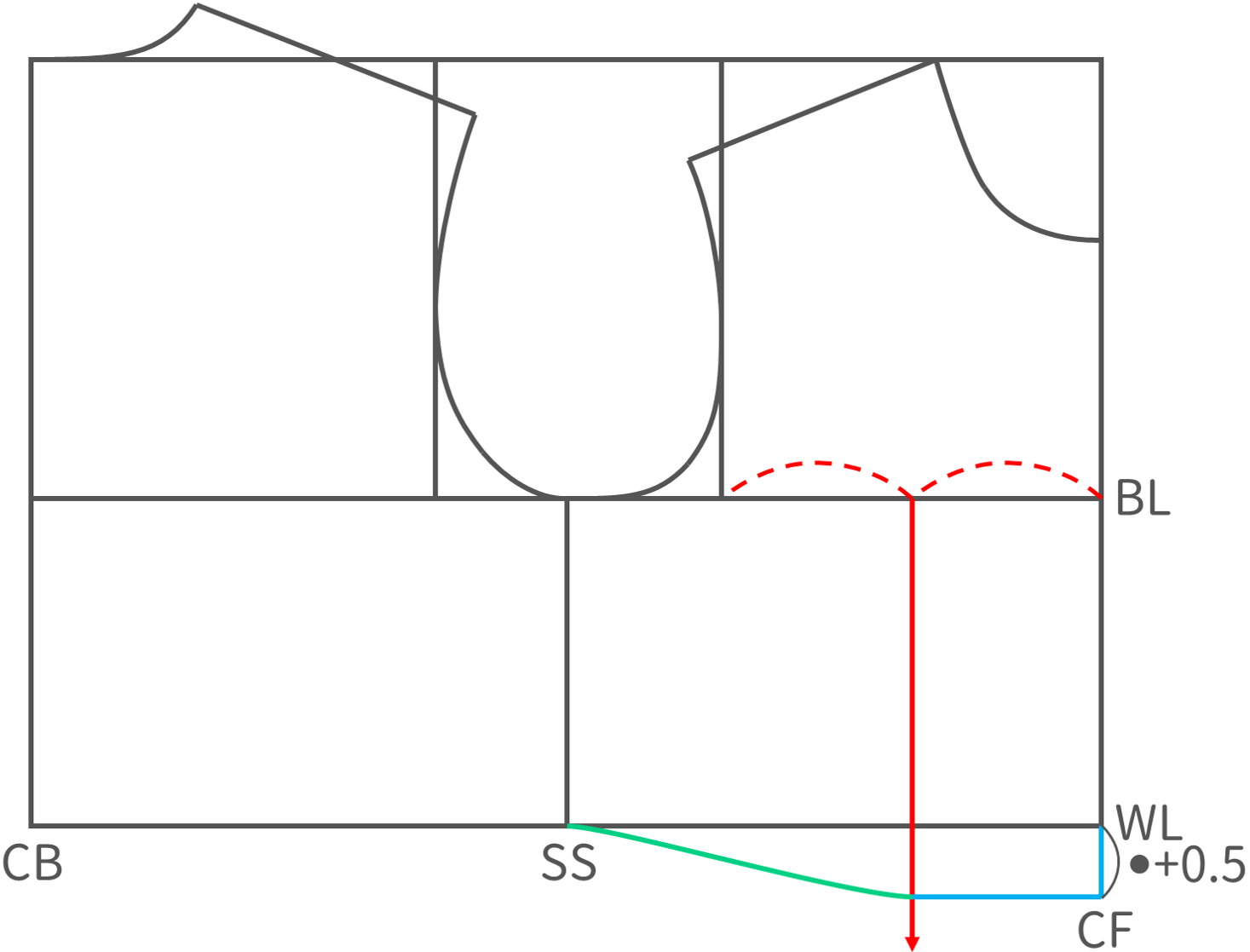

- 紅：胸寬取中點往下畫垂直線
- 藍：在 WL 上自 CF 向下取 ●+0.5，再往左畫水平線至紅線
- 綠：連接藍線和 SS 完成前片下襬
- 補充說明 - 請注意原型版胸圍一圈的鬆份為14cm，使用原型版打版時再斟酌是否需增加或減少鬆份

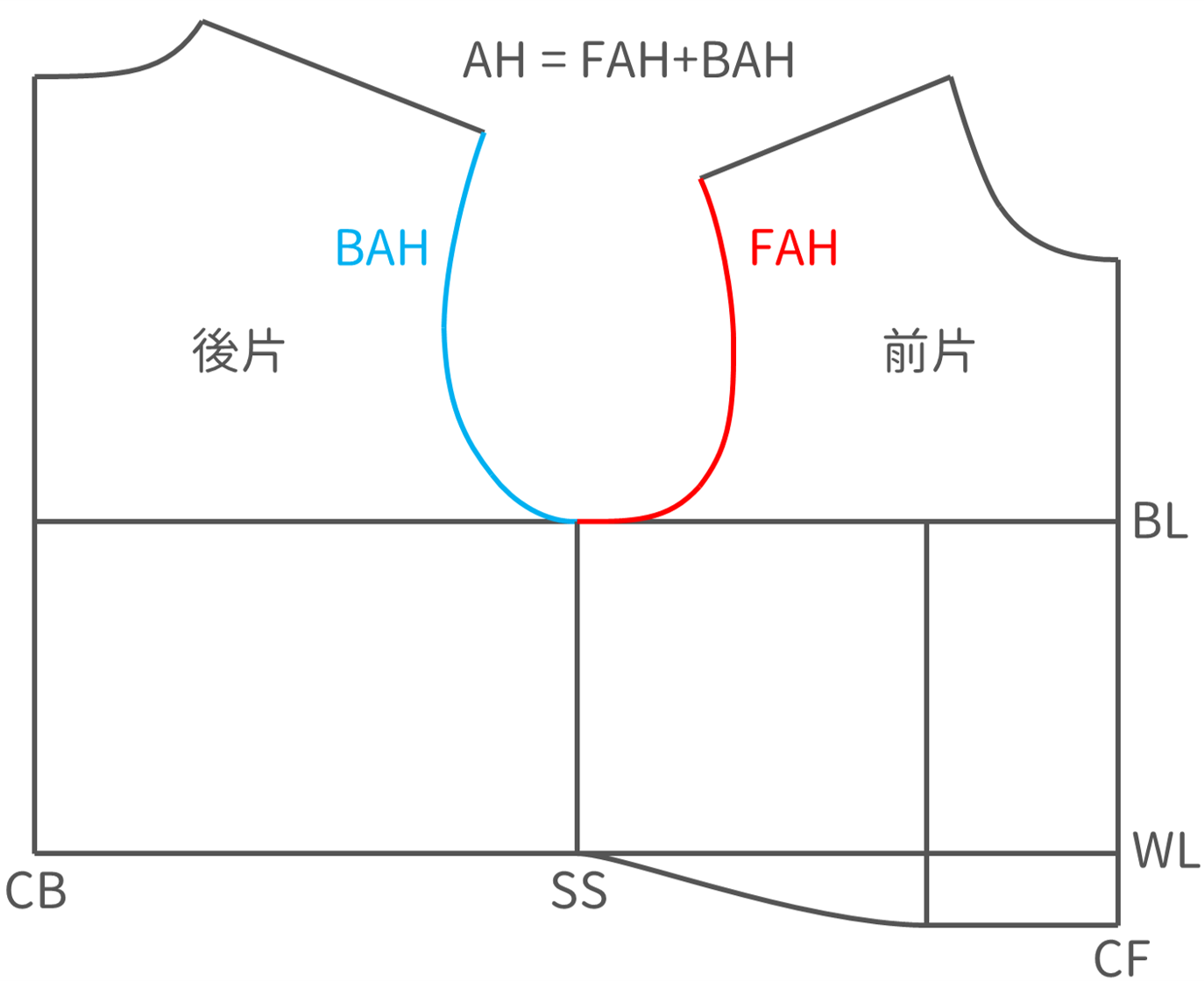

接下來就可以打原型袖的版型，利用皮尺分別量出原型版上 前袖襱(FAH) 及 後袖襱(BAH) 的長度，相加得到 總袖襱 (AH=FAH+BAH)。
- 灰：畫一個十字基準線，水平線為袖寬線，垂直線為袖中心，取袖山高為 AH/4+☆，☆ 依照身高而不同，請參考下方表格
- 紅：自 Ⓐ 點往右量出斜線長度 = FAH 交於袖寬線，為前袖山基準線
- 藍：自 Ⓐ 點往左量出斜線長度 = BAH+1 交於袖寬線，為後袖山基準線
| 身高 | 70~100 | 100~130 | 130~150 |
| ☆ | 1 | 1.5 | 2 |
- 補充說明 - 在舊文化式中，袖山高是 AH/4+2.5，兒童的身高變化差異較大，所對應的袖山高會不同，所以 AH/4 後面加的長度會依照兒童身高來調整。
👇點圖看前後袖山基準線畫法

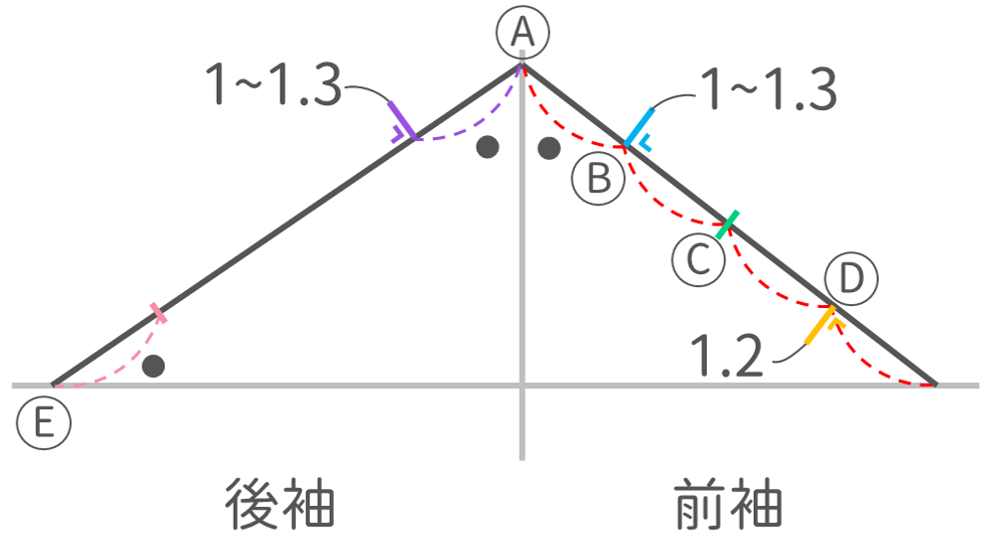

- 紅：將 FAH 分成四等份，一等份長度為 ●
- 藍：自 Ⓑ 點往外垂直取 1~1.3
- 綠：標出 Ⓒ 為 FAH 的中點
- 黃：自 Ⓓ 點往內垂直取 1.2
- 紫：自 Ⓐ 點往後袖取 ● ，再往外垂直取 1~1.3
- 粉：自 Ⓔ 點沿斜線往上取 ●
- 補充說明 - 第一段 ● 的 1~1.3 可依照需求調整，如果想要袖山澎度大一點，就畫 1.3，縮縫量會比較多。

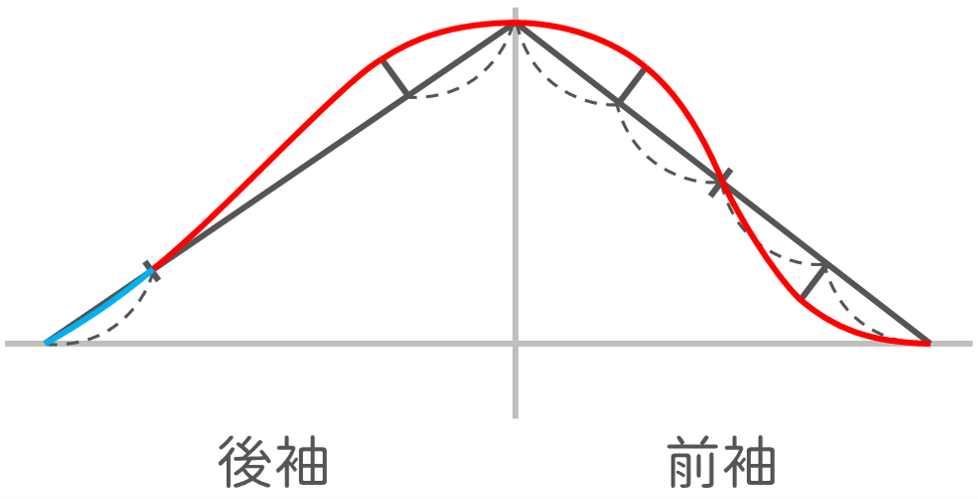

- 紅：使用火腿尺將袖山依照記號連接起來
- 藍：這一段通常是畫直線就好，可是我覺得畫直線看起來很不順，所以我會畫一點點弧度順接紅線

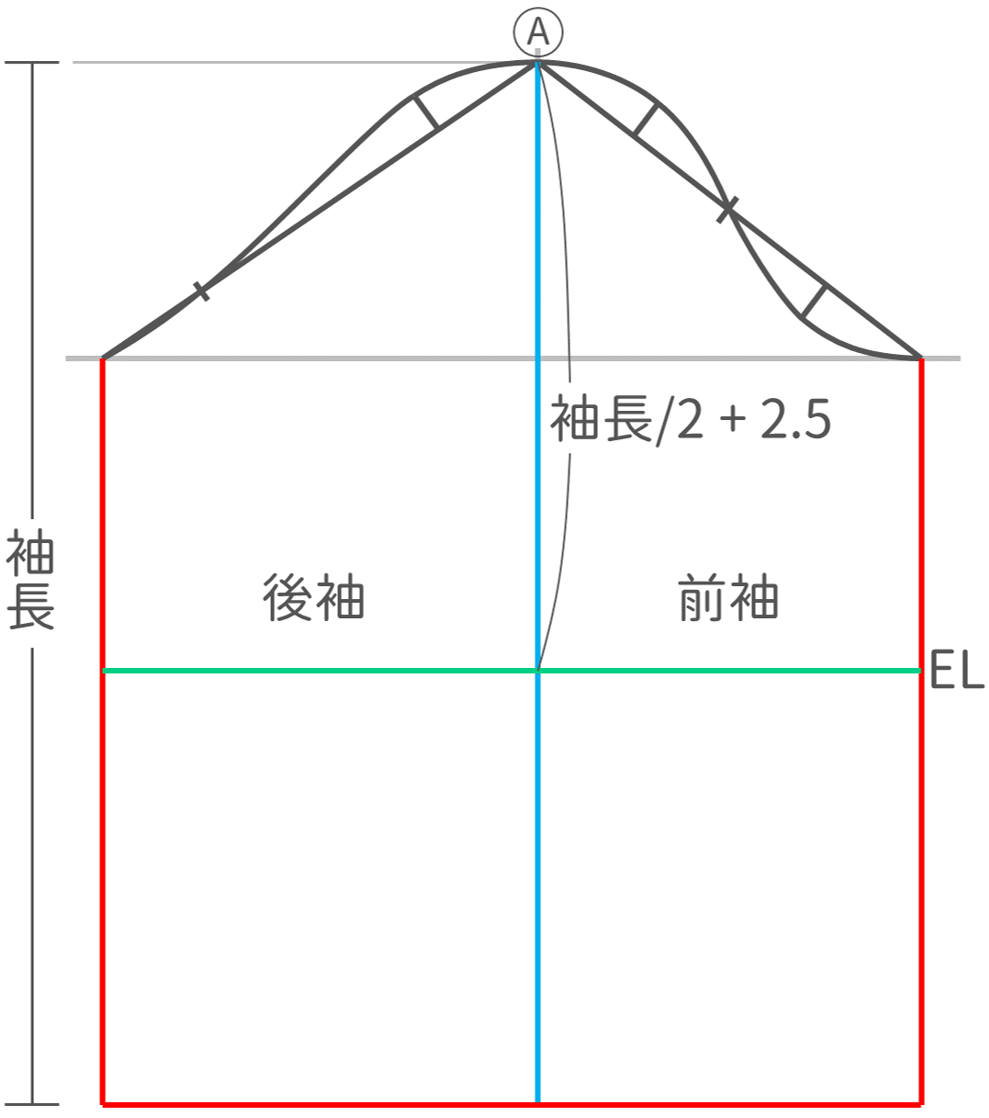

- 紅：自 Ⓐ 點往下取袖長，連接前後袖下線和袖口
- 藍：袖中心往下延伸至袖口
- 綠：自 Ⓐ 點往下取 (袖長/2)+2.5 畫水平線，此為肘線(EL)

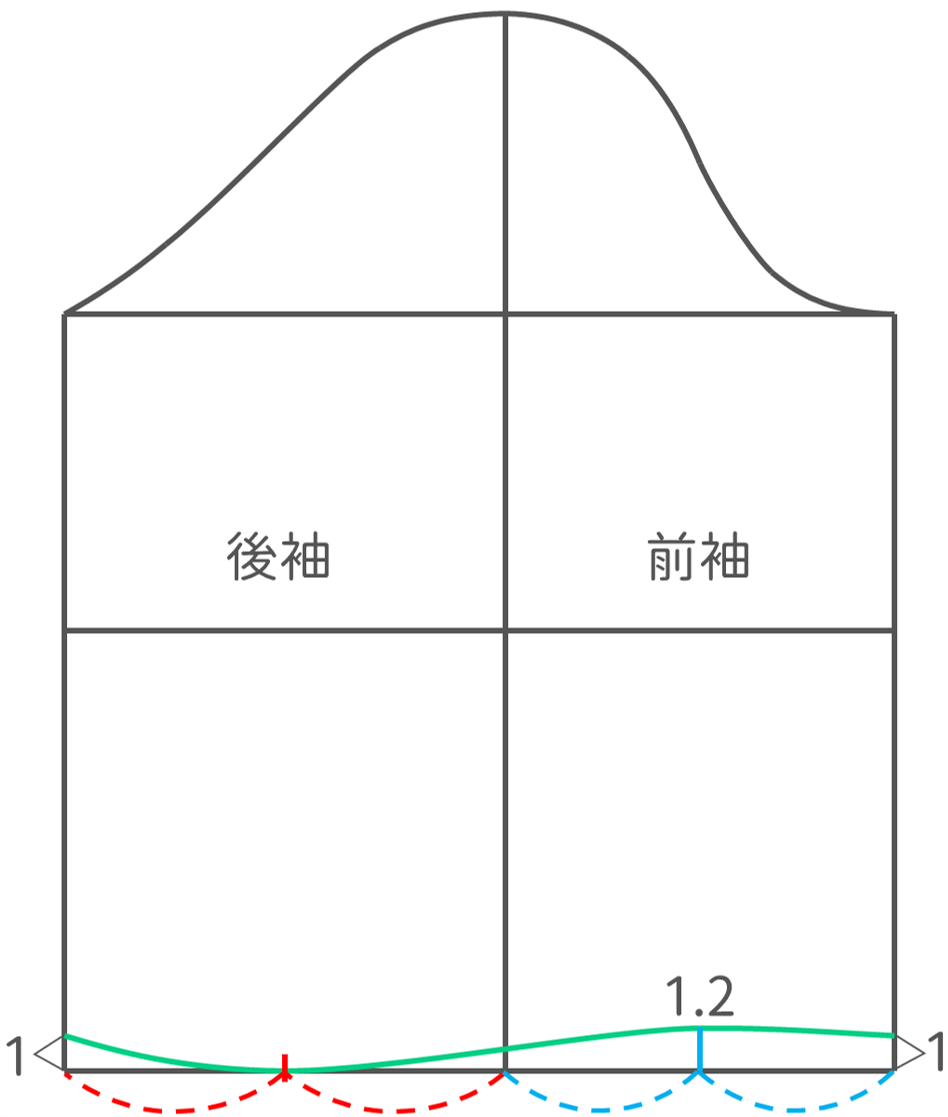

- 紅：後袖口取中點，後袖脇邊往上 1
- 藍：前袖口取中點往上 1.2，前袖脇邊往上 1
- 綠：連接袖口弧度

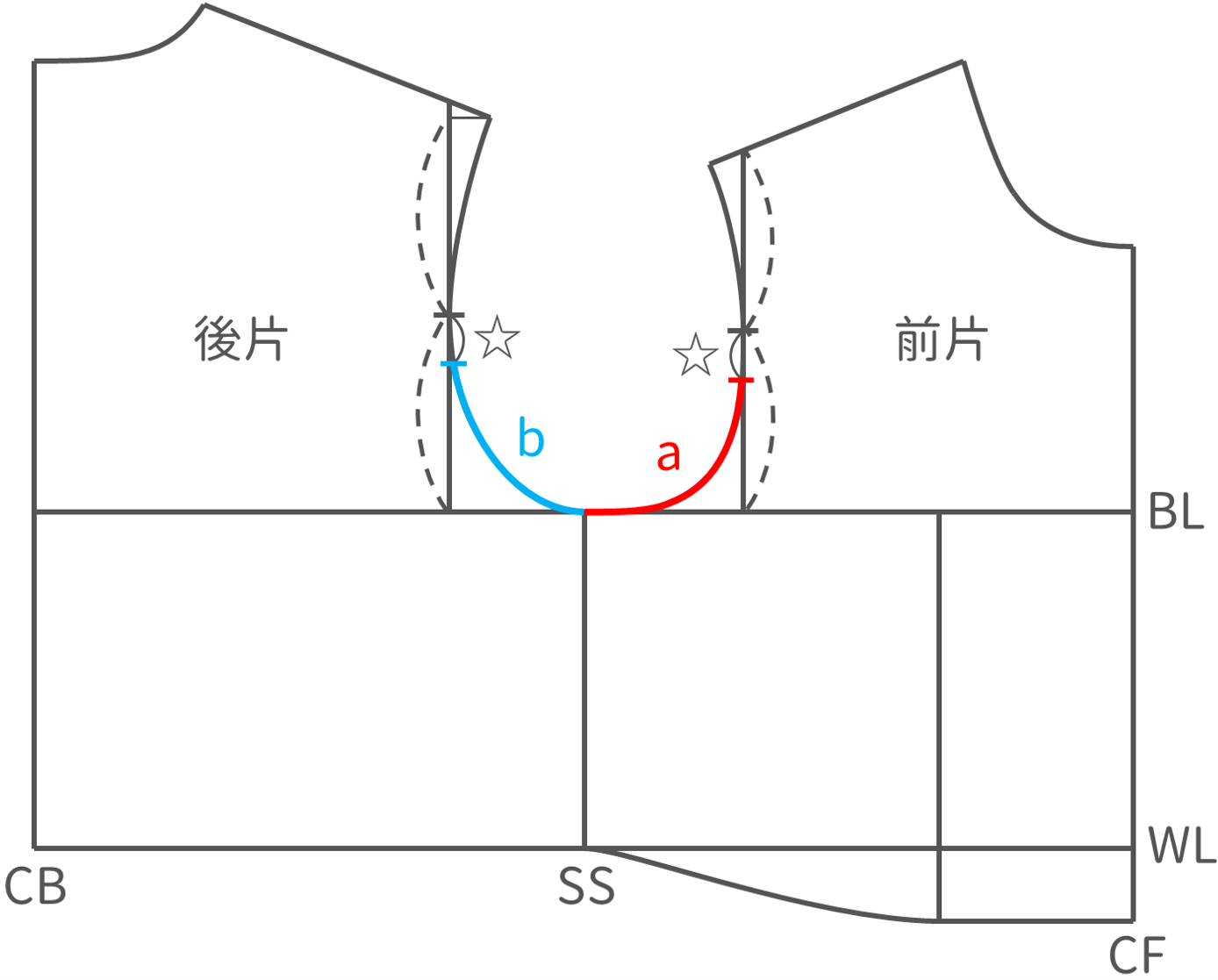

最後要標出袖襱和袖山的對合點，在原型版上前後袖襱高取中點，往下 ☆ 為袖襱對合點，☆ 就是前面計算袖山高用的 ☆，再分別量出 a 和 b 的長度。

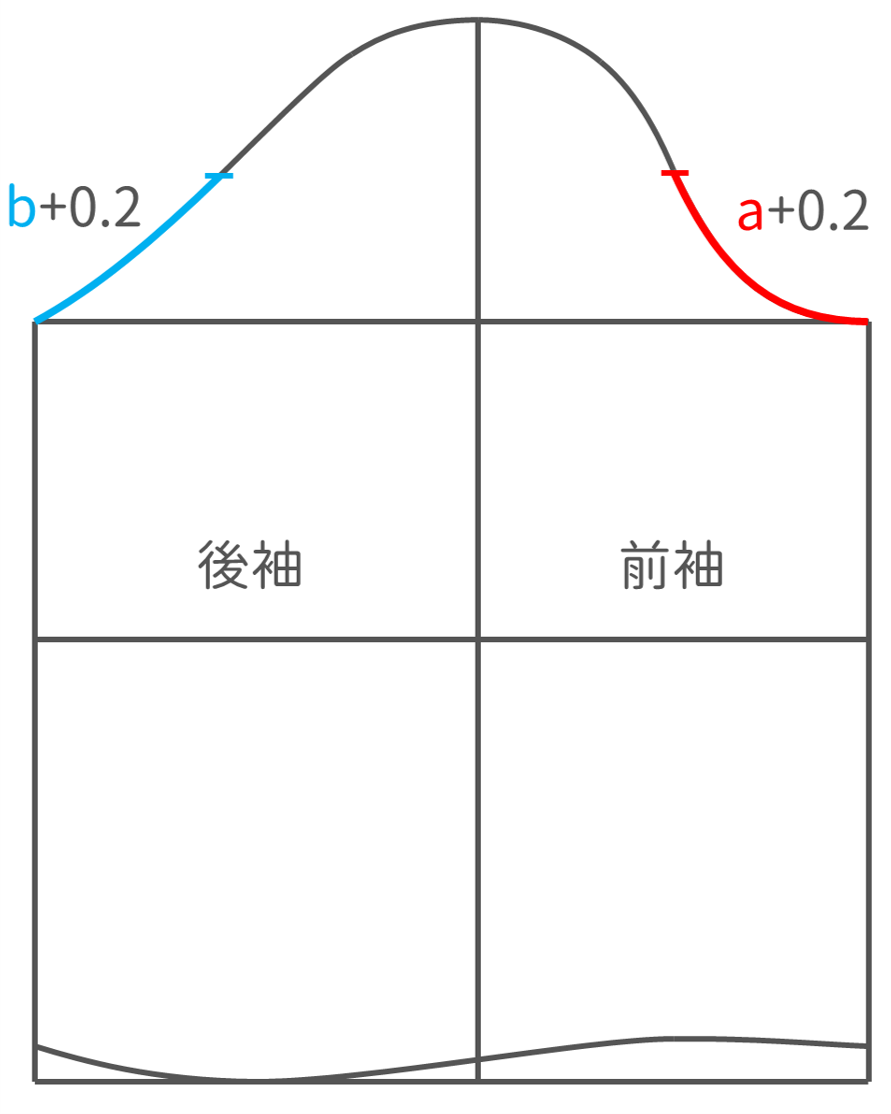

在前後袖山分別量出 a+0.2 和 b+0.2 的點，為袖山對合點。

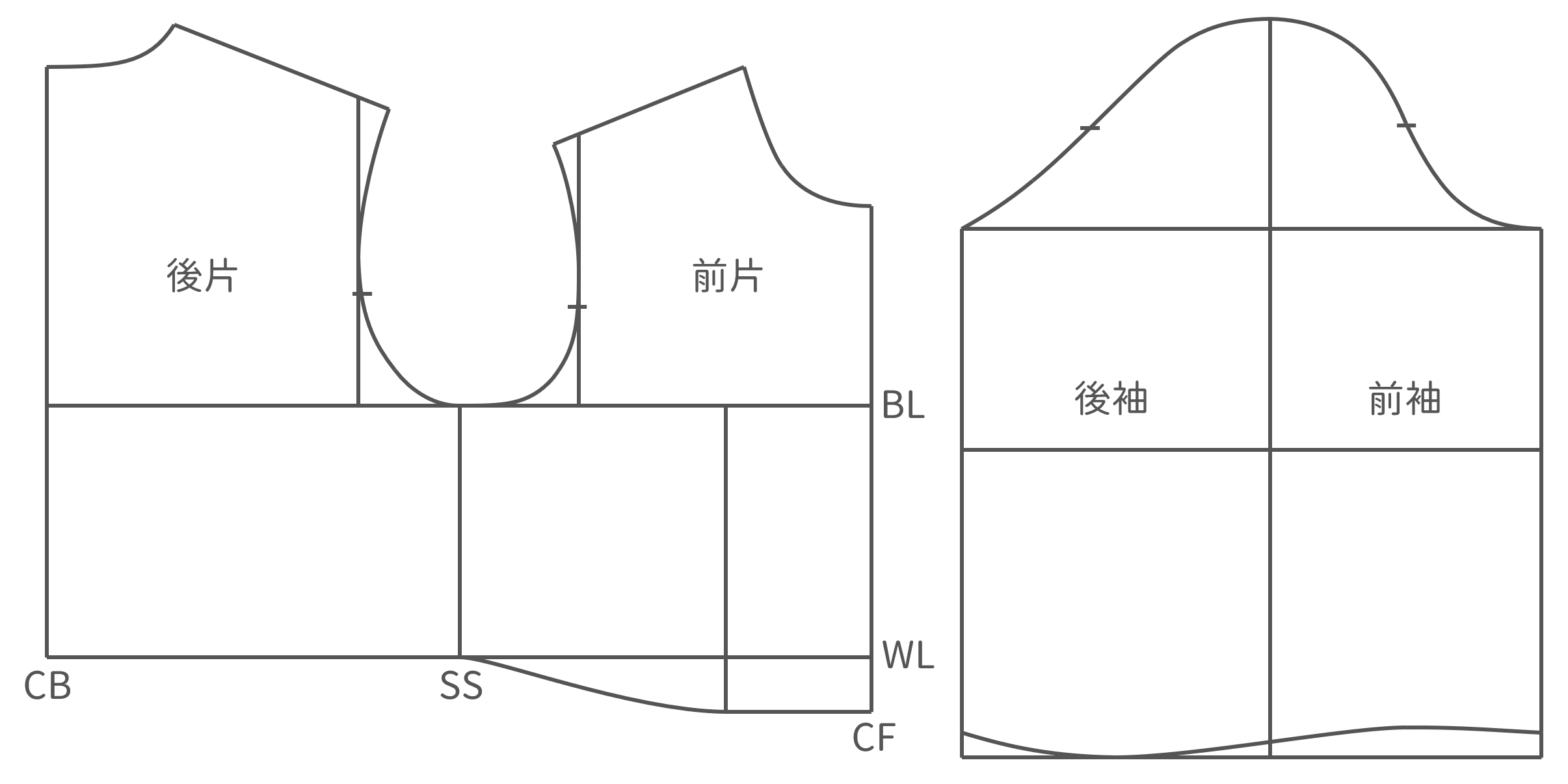

完成圖
