打版觀念
新文化式原型袖打版教學
新文化式原型袖是 新化文式女子上衣原型 的袖子打版法，特色是利用上衣原型版的G線做為袖襱和袖山的對合點，屬於比較合身的原型袖版型。
在打版前請先將上衣原型版製作成 胚衣試穿，檢視肩線、胸寬線、背寬線及袖襱大小是否符合身形，如有不合身的地方做適度修正後，再開始打袖子的版型。
文字版教學
打版工具
打版請用自動鉛筆及橡皮擦方便修改，除此之外需要以下幾種打版尺：
- 方格尺：請使用公分刻度，長度 50 公分以上比較好用
- L 尺：方便用來畫直角
- 皮尺：用來量測袖襱曲線長度，量測時將皮尺立起
- 火腿尺：用來畫袖山弧度
打版步驟
- 請先進行 新文化式女子上衣原型 打版後，再開始原型袖打版。
- 袖子版型另外需要袖長尺寸，請量測長袖(肩點至手腕骨)的長度。
- 以下單位未標出者，皆以公分(cm)計算。

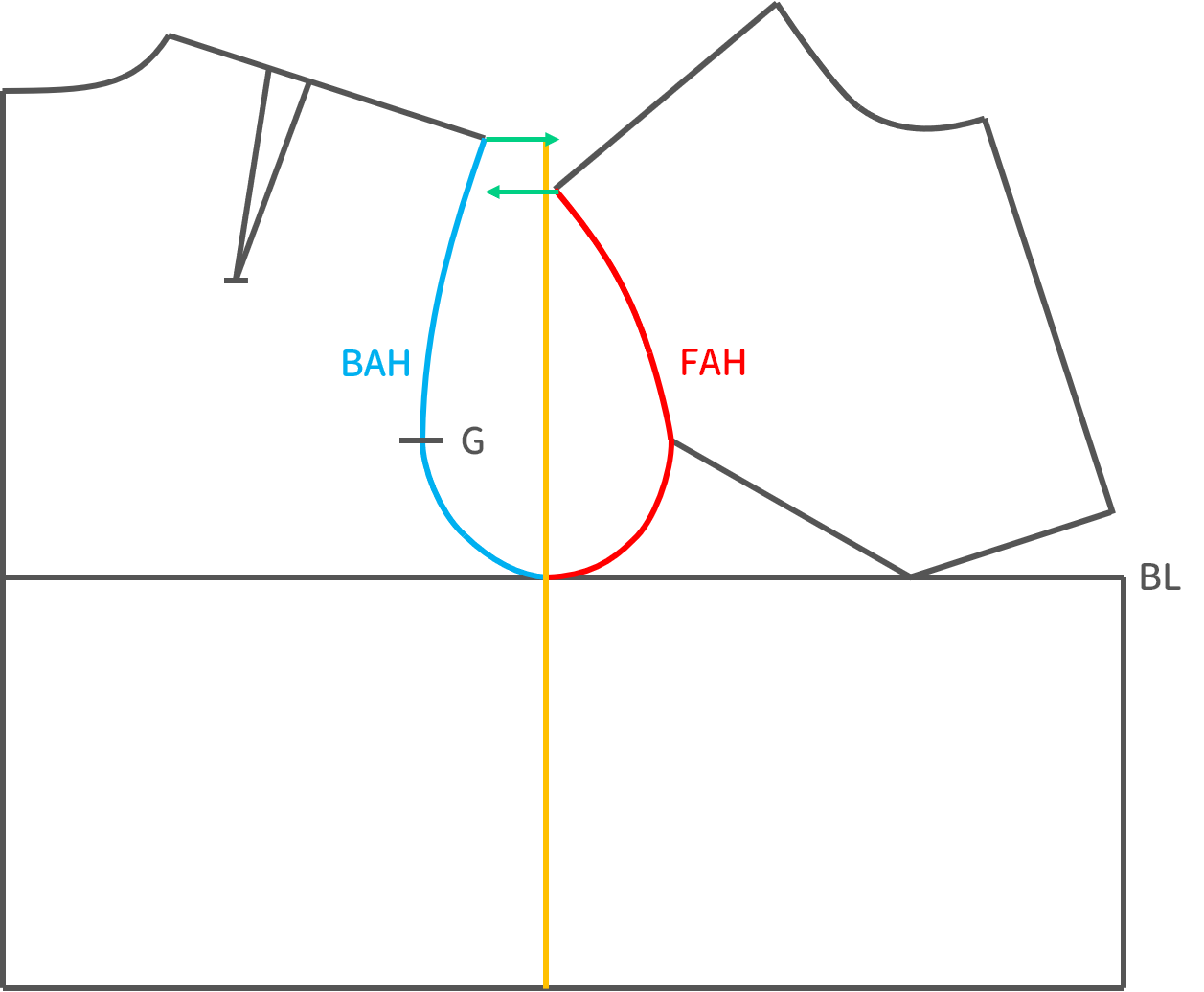

- 紅：將前片胸褶合併，使用皮尺量出前袖襱長度 FAH
- 藍：使用皮尺量出後袖襱長度 BAH
- 綠：在前後肩線的末端畫出水平線
- 黃：脇邊線往上延伸交於水平線，此為袖中心

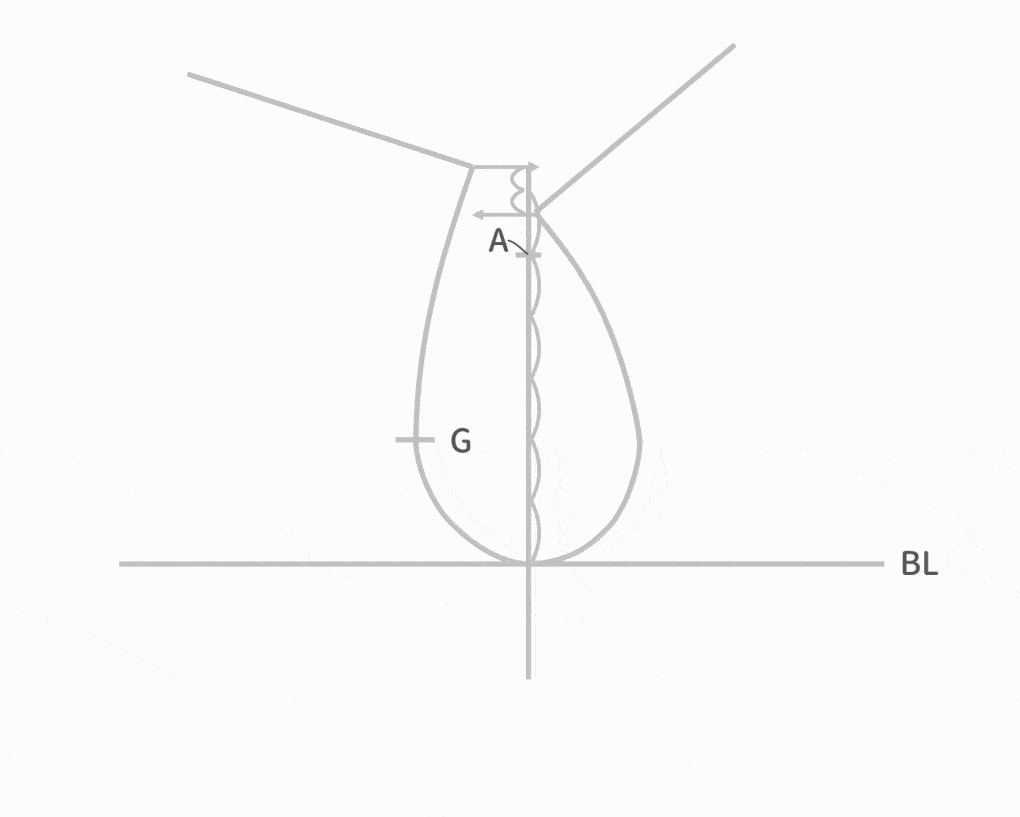

👇點圖看胸褶合併動畫

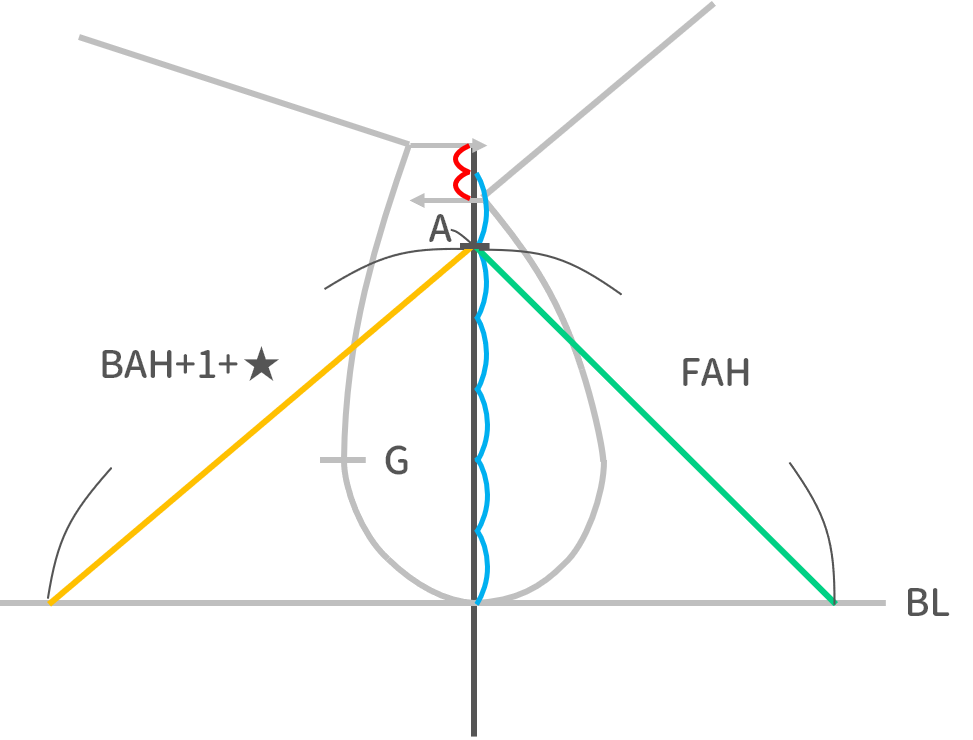

- 紅：取前後肩線水平線中點
- 藍：中點到胸圍線(BL)分成六等份，自中點往下取一等份得 A 點，A 點至 BL 的距離為袖山高
- 綠：自 A 點往前 BL 取斜線長度=FAH，為前袖山基準線
- 黃：自 A 點往後 BL 取斜線長度=BAH+1+★，為後袖山基準線，★ 根據胸圍(B)而定，請參考下表(單位cm)：
| B | <85 | 85~90 | 90~95 | 95~100 | 100~105 | >105 |
| ★ | 0 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 |

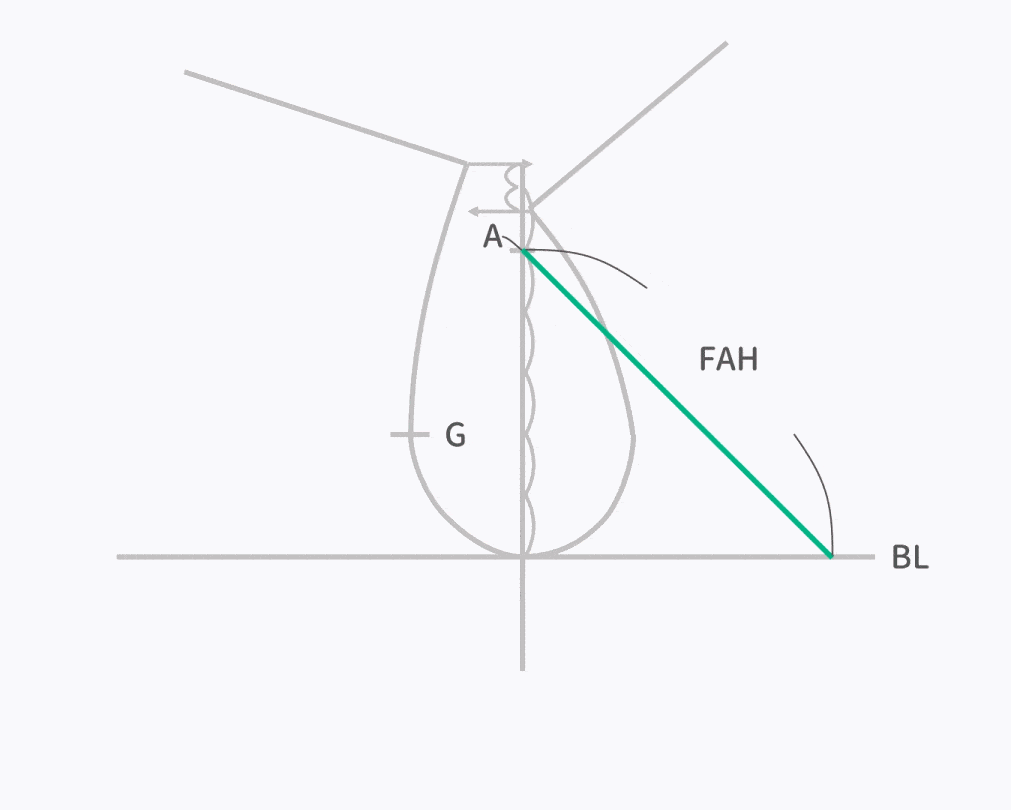

👇點圖看前後袖山基準線畫法

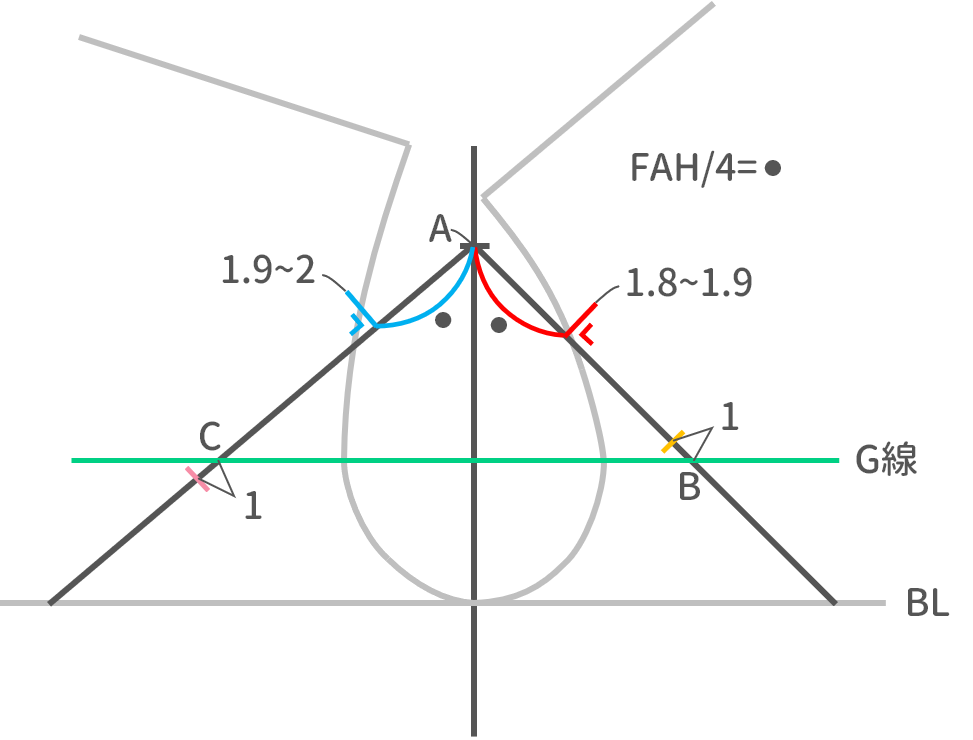

- 紅：計算 FAH/4=●，自 A 點往前袖山取 ● 長度，再垂直取 1.8~1.9
- 藍：再自 A 點往後袖山取 ● 長度，再垂直取 1.9~2
- 綠：水平延伸上衣原型的 G 點，為 G 線，分別交前後袖山於 B 點和 C 點
- 黃：自 B 點往上取 1
- 粉：自 C 點往下取 1
- 補充說明 - G 點為新文化式上衣原型打版時使用的代號，剛好用到 G 字母，沒有特別用意。通過 G 點的水平線稱為 G 線，是車縫袖子和袖襱時的參考線。

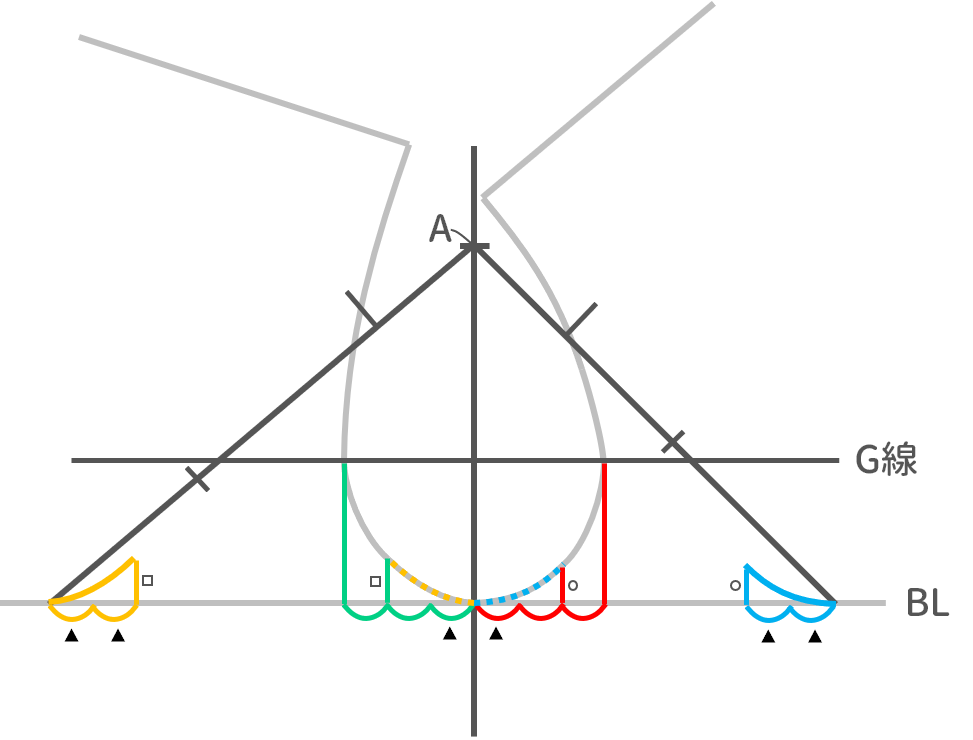

- 紅：將前腋下分三等份，取左二等份往上畫垂直線交於前片袖襱，量取長度 ○
- 藍：將此段依照 ▲x2 和 ○ 長度對稱複製到前袖
- 綠：將前腋下分三等份，取左二等份往上畫垂直線交於前片袖襱，量取長度 ☐
- 黃：將此段依照 ▲x2 和 ☐ 對稱複製到後袖
- 補充說明 - 新文化式原型袖的打版法特色是袖子和袖襱腋下的曲線相同，車縫時可完全接合。

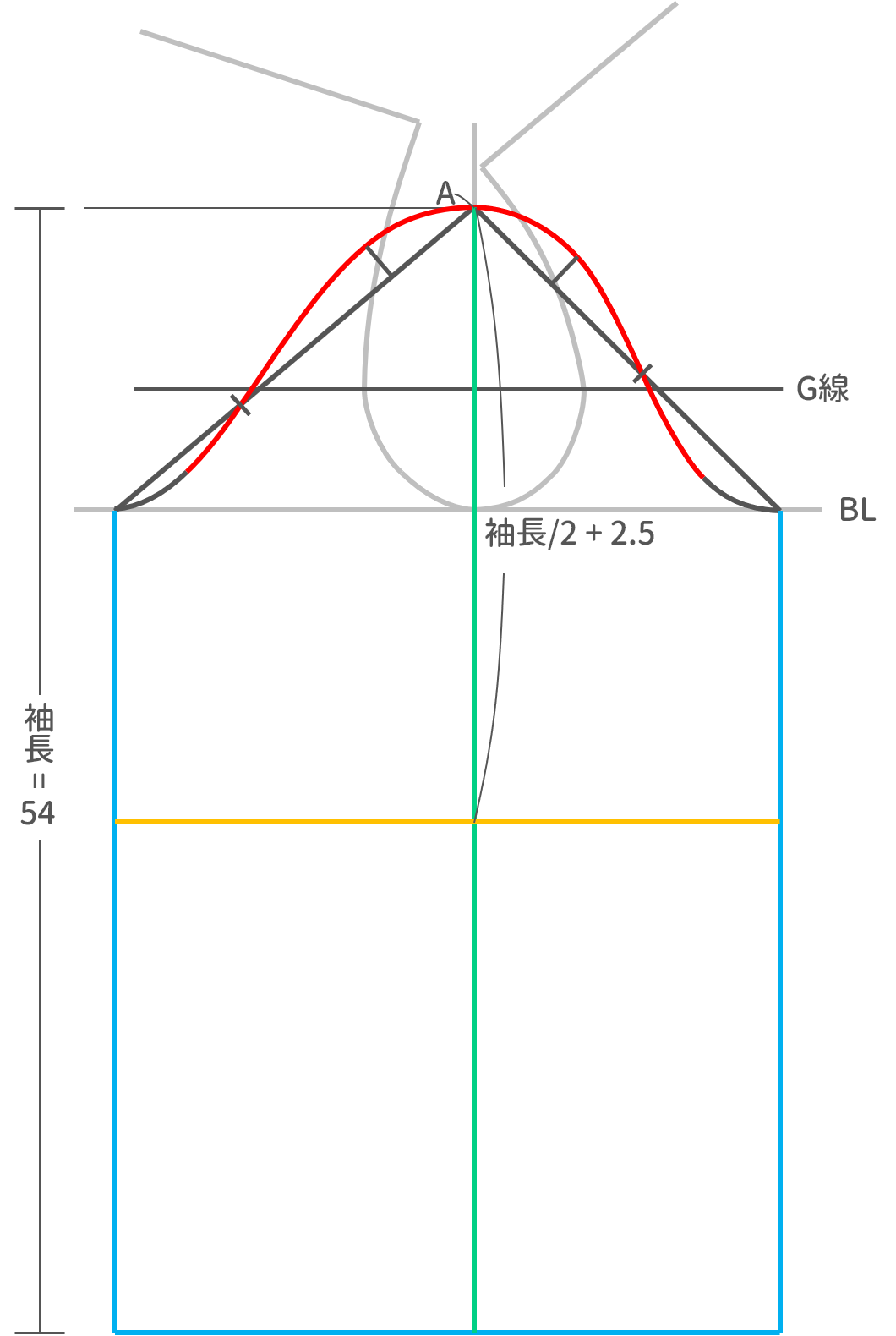

- 紅：使用火腿尺將袖山依照先前做的記號連接起來
- 藍：自 A 點往下取袖長，連接前後袖下線和袖口
- 綠：袖中心往下延伸至袖口
- 黃：自 A 點往下取 (袖長/2)+2.5 畫水平線，此為肘線(EL)

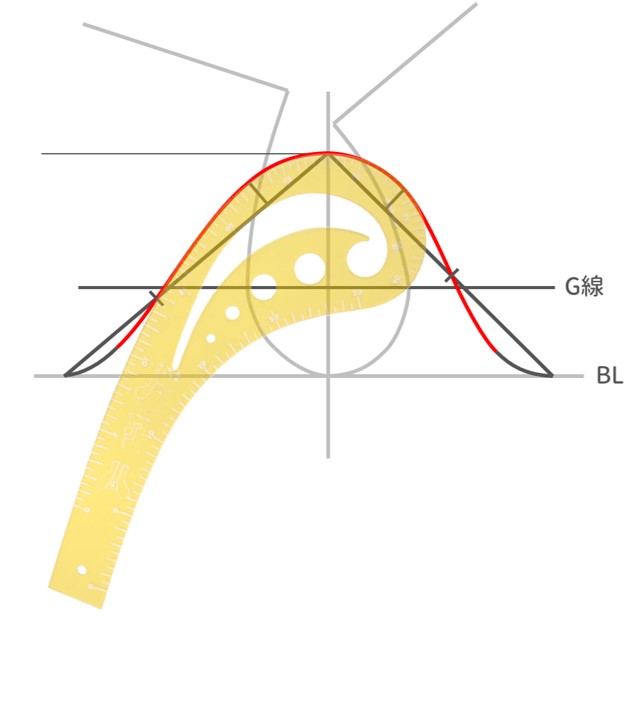

👇點圖看袖山畫法
- 補充說明 - 火腿尺擺放的位置沒有一定，只要弧度畫得順就好。

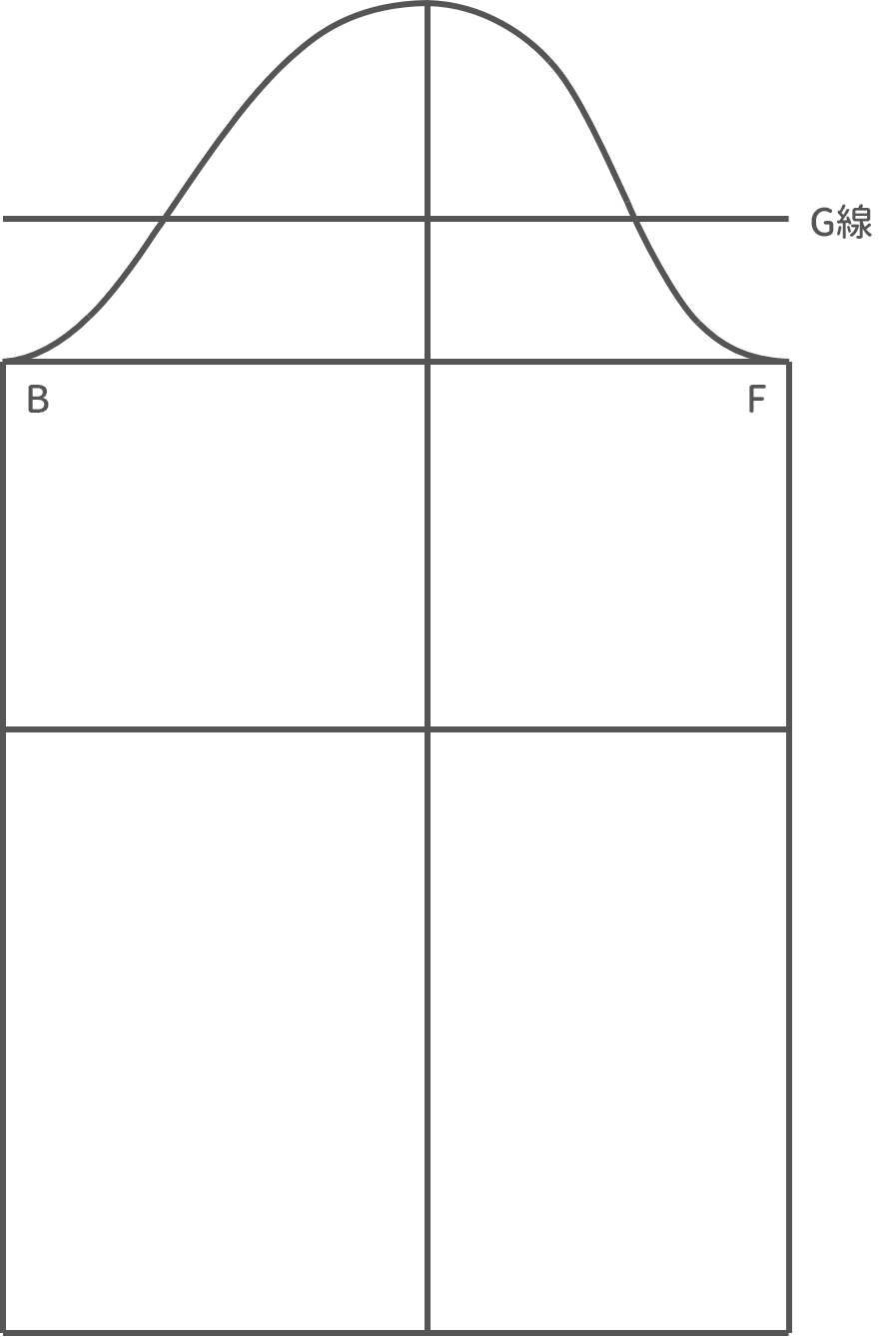

完成圖
打完版後記得標記前袖(F)和後袖(B)，避免混淆。
請注意
通常袖子會隨衣身片袖襱設計的變化而需要重新打版，所以不會使用固定的原型袖。如果衣身片是直接使用上衣原型來製作不做任何變化，則可直接使用原型袖。
