打版觀念
新文化式男子上衣原型打版教學
新文化式男子上衣原型也是由日本文化服裝學院建立，也是利用胸圍來計算所有尺寸，和新文化式女子上衣原型的差異點有以下幾點：
- 男生的前片在左、後片在右，女生的前片在右、後片在左。這似乎是業界約定成俗的規矩，我猜是因為以前開設計(襯衫、大衣)來說，男生是左開(左側在上)，女生是右開(右側在上)。但是也沒有一定。
- 男生的胸圍叫 Chest Line (CL)，女生的胸圍叫 Bust Line (BL)。這只是英文的差異，中文都叫胸圍線。
- 男生的胸褶很小，其實在打版應用上常常是不畫胸褶的，男裝比較重視的是肩褶，這是因為男生的肩背比較厚實，需要更大的肩褶來做出空間。
男子上衣原型的公式計算機當然也準備好了，請按這。其實阿坎對男裝也不是很熟，目前只會出文字版教學，影音版教學就看緣份了。😌
打版工具
打版請用自動鉛筆及橡皮擦方便修改，除此之外需要以下幾種打版尺：
- 方格尺：請使用公分刻度，長度 50 公分以上比較好用
- L 尺：方便用來畫直角
- 火腿尺：用來畫領圍、袖襱等弧度
打版所需尺寸
上衣原型所需要的尺寸為胸圍、腰圍及背長，請參考 量身方式 並正確量身。
本文章示範尺寸如下：
- 胸圍(C) = 92 cm
- 腰圍(W) = 74 cm
- 背長 = 45 cm
- 袖長 = 60 cm
以上尺寸僅供學員練習時的參考依據，公式中的C=胸圍、W=腰圍，請依照自身實際尺寸計算進行打版。
打版步驟
*以下單位未標出者，皆以公分(cm)計算
*灰色數值為示範尺寸所計算出來的數值，請代入自己的尺寸計算
*超好用公式計算機 請按這

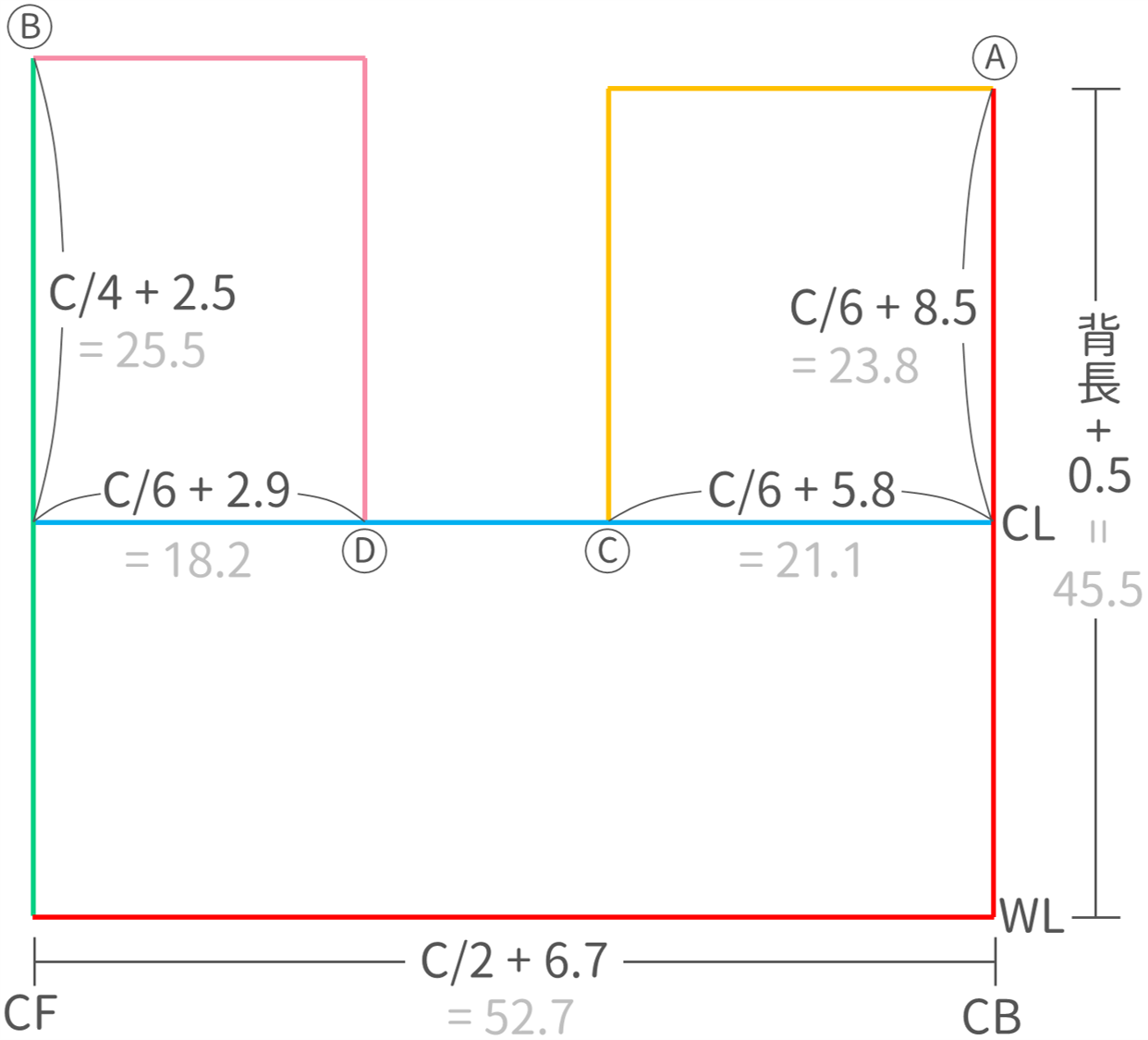

- 紅：自 A 點向下取背長+0.5為後中心(CB)，底部畫水平線為腰圍線(WL)，取長度 C/2+6.7 為衣寬
- 藍：自A點向下取 C/6+8.5，畫水平線段與 WL 同寬，為胸圍線(CL)
- 綠：自 WL 往上畫前中心(CF)，自 CL 向上取 C/4+2.5 至 B 點
- 黃：CL 線上自後中心 CB 標出背寬 C/6+5.8，得到 C 點，和 A 點連成矩形
- 粉：BL 線上自前中心 CF 標出胸寬 C/6+2.9，得到 D 點，和B點連成矩形
- 補充說明 - ．後中心取背長+0.5是因為男生的背比較厚，多加0.5的鬆份。 ．C/2+6.7 意思是胸圍的一半再加 6.7cm，等於胸圍一整圈的鬆份為 13.4cm。

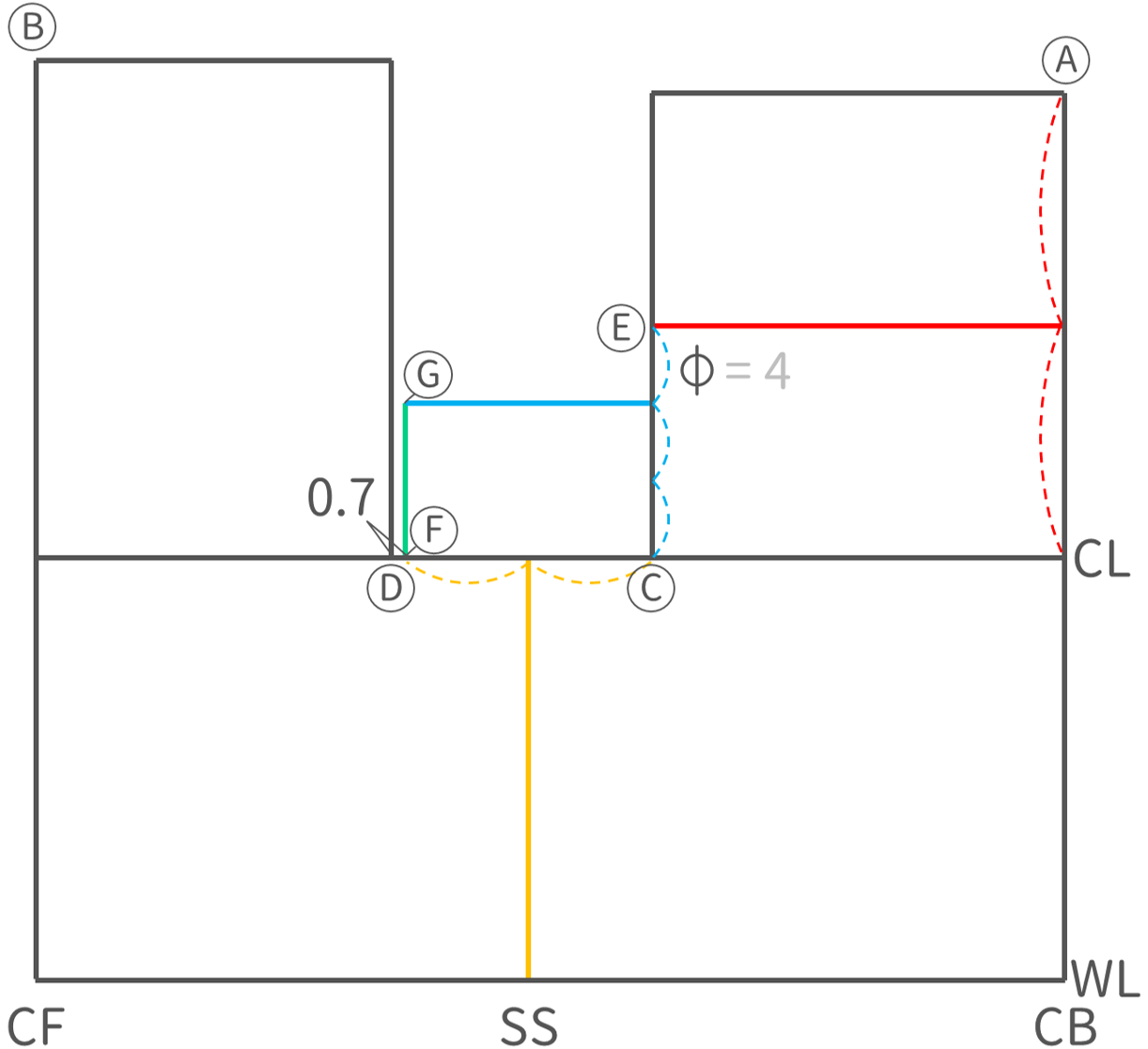

- 紅：A 點至 CL 的線段取中點，畫水平線交於 E 點
- 藍：E-C 分三等份，從 E 點往下取一等份 ⏀ 畫水平線
- 綠：自 D 點向右取 0.7 得 F 點，往上畫垂直線交藍線於 G 點
- 黃：C-H 取中點，向下畫垂直線至 WL，此為脇邊線 SS
- 補充說明 -
G 點所在的水平線 (藍線) 稱為 G 線，是袖子和袖襱的對合線。

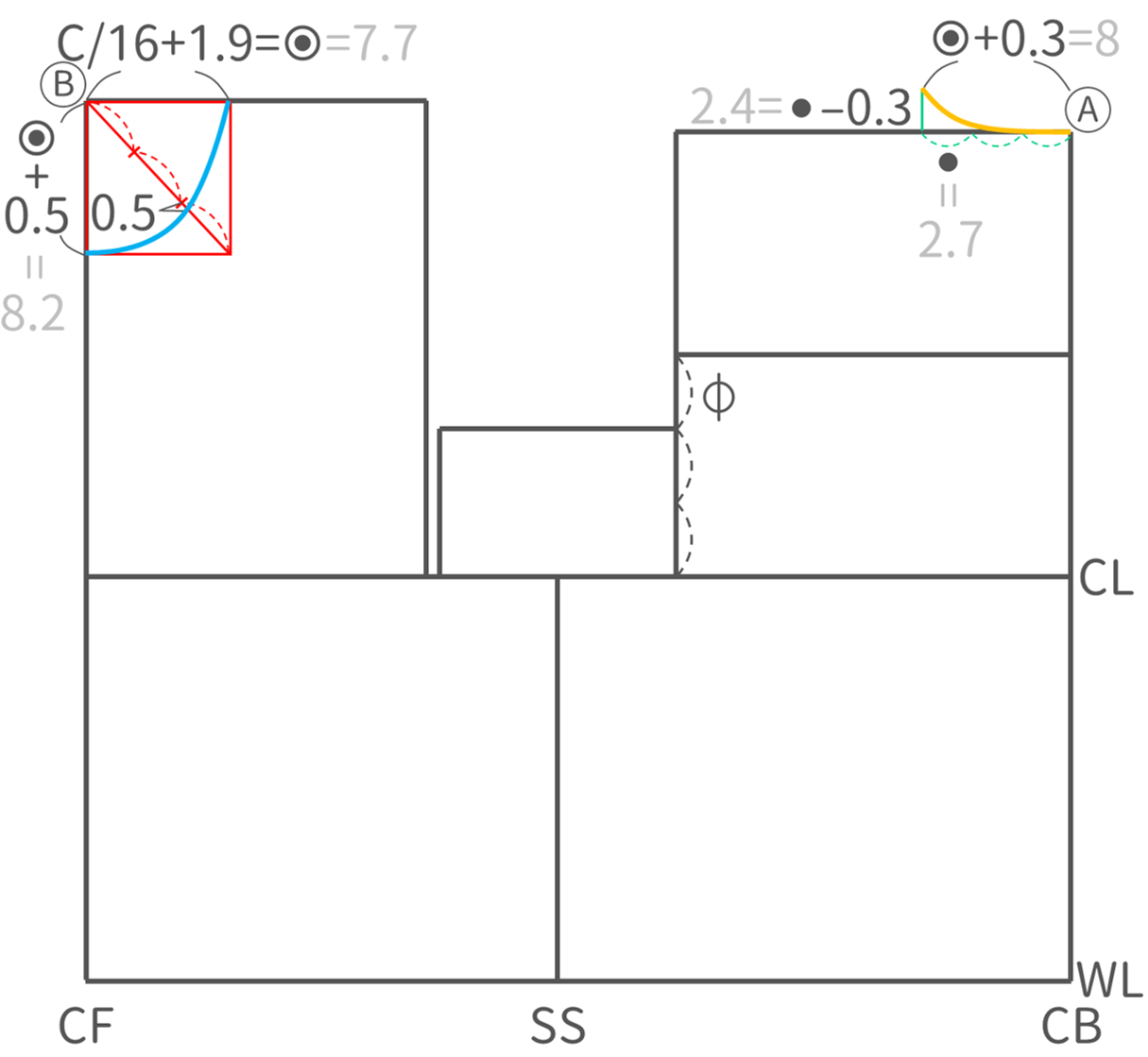

- 紅：自 B 點取前領寬 C/16+1.9=⦿，前領深 ⦿+0.5，畫出對角線取三等分點
- 藍：自對角線第二等分點往下取 0.5，連成前領圍弧線
- 綠：自 A 點取後領寬 ⦿+0.3，分三等份量出一等份長度為 ●，垂直向上取 ●-0.3
- 黃：連成後領圍弧線

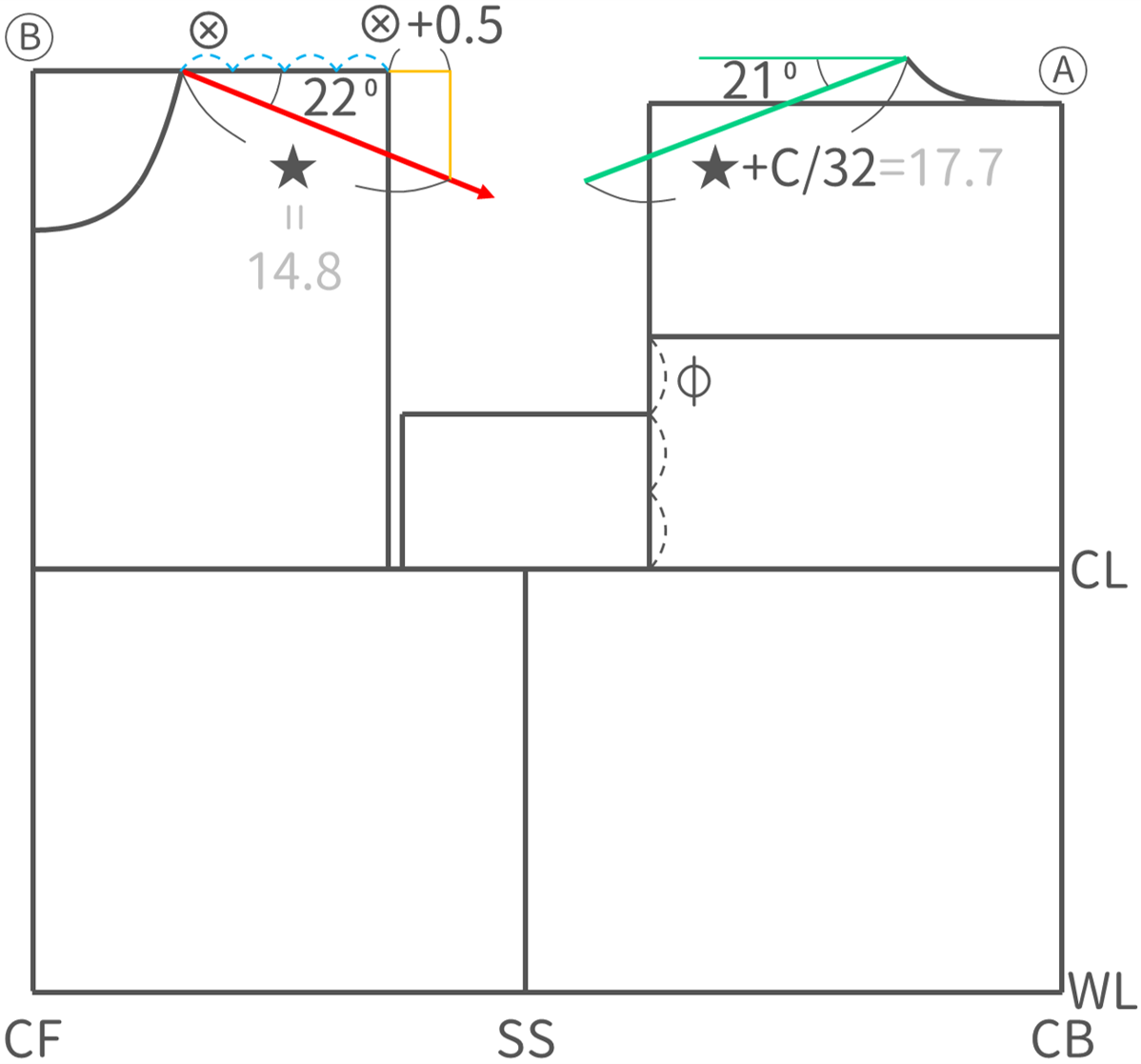

- 紅：自前領圍側頸點，與水平線成 22⁰ 角畫出前肩線，延伸超過胸寬線
- 藍：將側頸點至胸寬線之間的線段分成四等份，量出一等份長度 ⊗
- 黃：從胸寬線向右取 ⊗+0.5，畫垂直線交於紅線，此為前肩點，量出前肩線長度 ★
- 綠：自後領圍側頸點，與水平線成 21⁰ 角畫出後肩線，長度為 ★+C/32
- 補充說明 - 後肩線應與前肩線等長，多加的 C/32 為肩褶寬，可製造出肩胛骨隆起的空間，稍後繪製。
👇點圖看沒有量角器的畫法

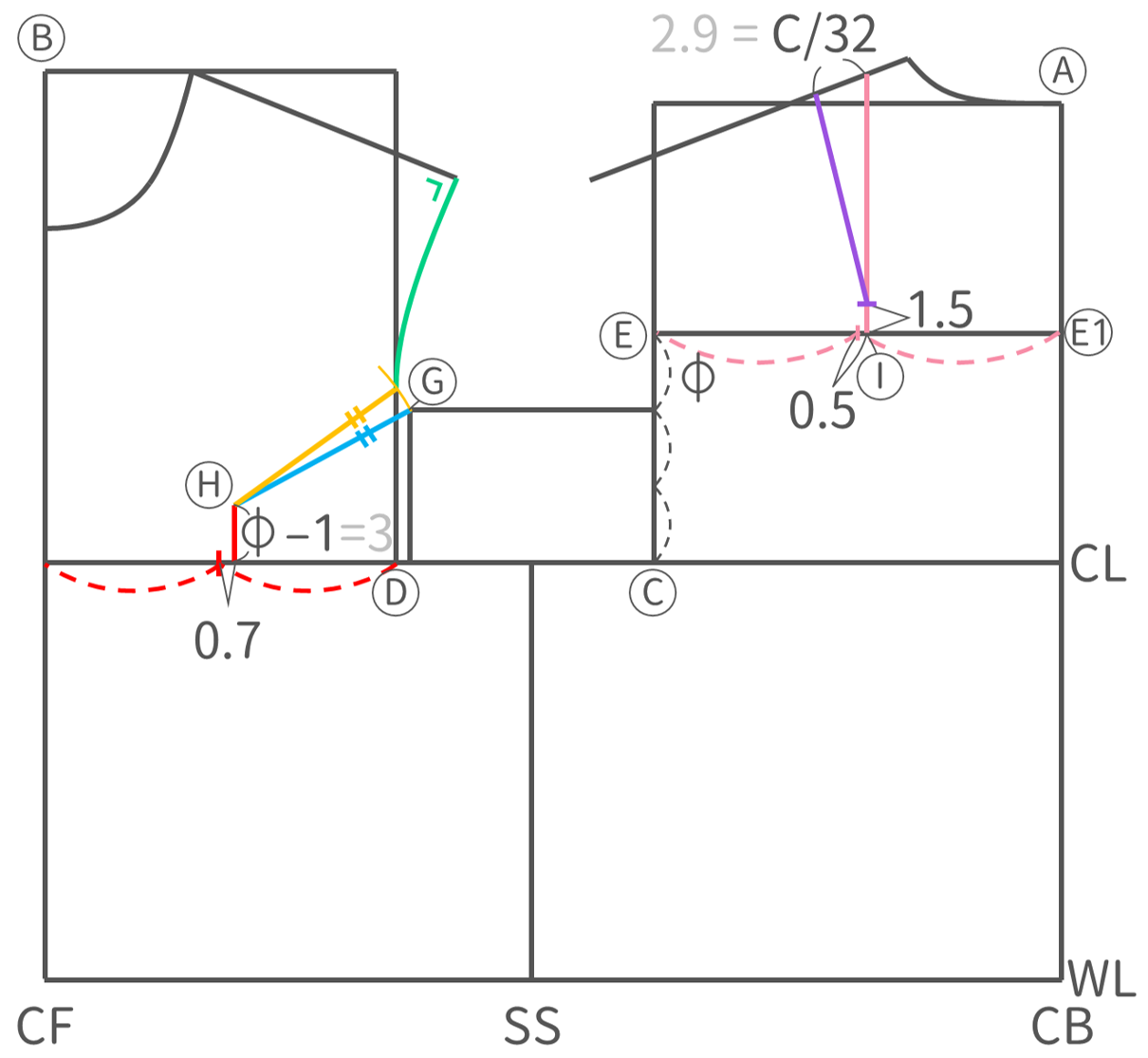

- 紅：前胸寬取中點向右 0.7，再向上取 ⏀-1 得到 H 點為胸褶尖點
- 藍：連接 H-G
- 黃：以 H 點為圓心，H-G 長度為半徑，畫一孤度交於胸寬線，將交點連接 H 點，和藍線形成胸褶
- 綠：自前肩點，與肩線成垂直畫一弧線交於黃線端點
- 粉：E-E1 取中點向右 0.5 得 I 點，往上畫垂直線交於肩線，交點往左取肩褶寬 C/32
- 紫：自 I 點向上取 1.5，此為肩褶尖點，畫出肩褶

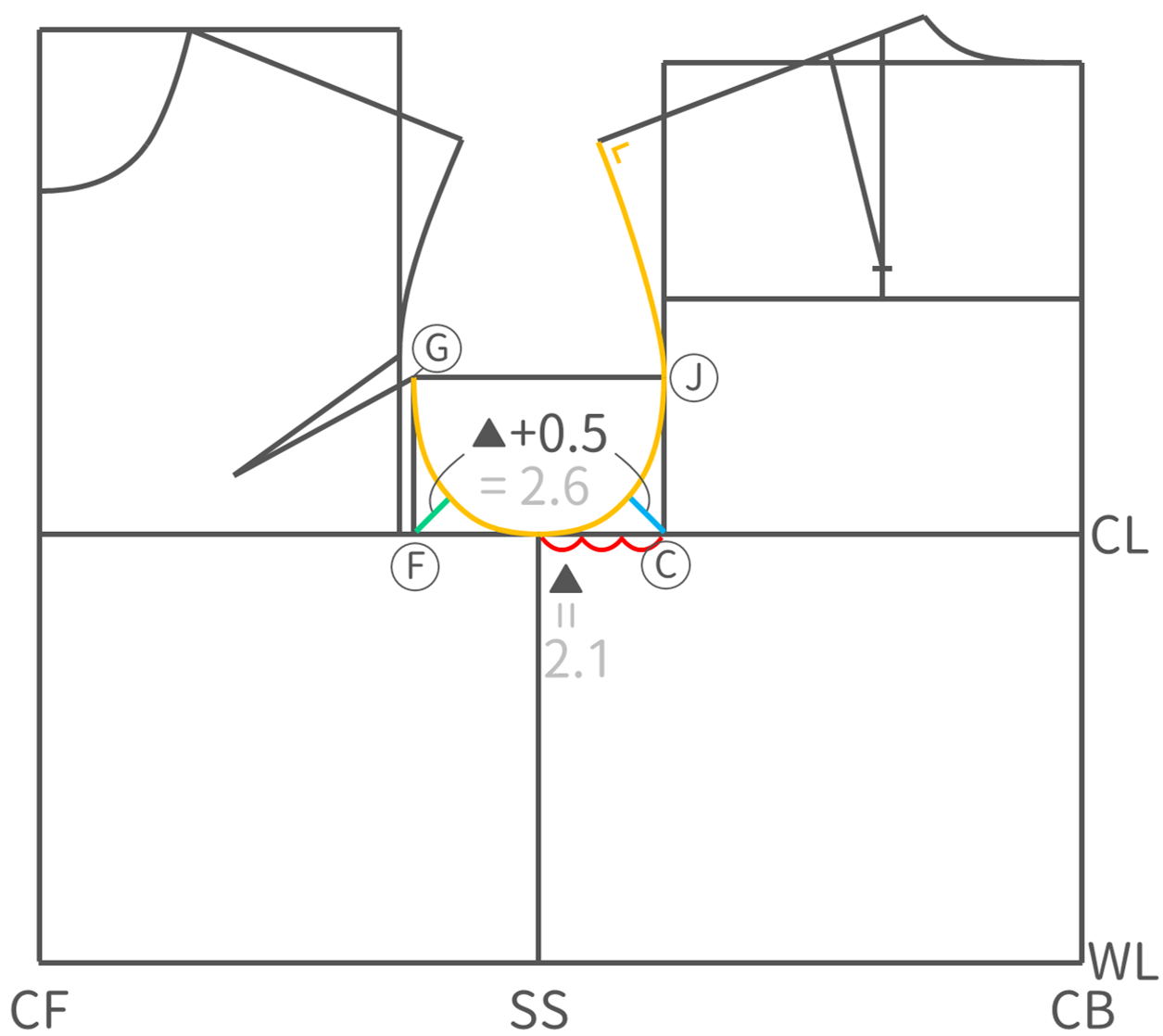

- 紅：將 C 至 SS 之間的線段分成三等份，量出一等份長度 ▲
- 藍：自 C 點畫一 45⁰ 線取長度 ▲+0.5
- 綠：自 F 點畫一 45⁰ 線取長度 ▲+0.5
- 黃：自後肩點，與肩線成垂直畫一弧線至 J ，再經過藍線和綠線至 G 點，完成袖襱弧線

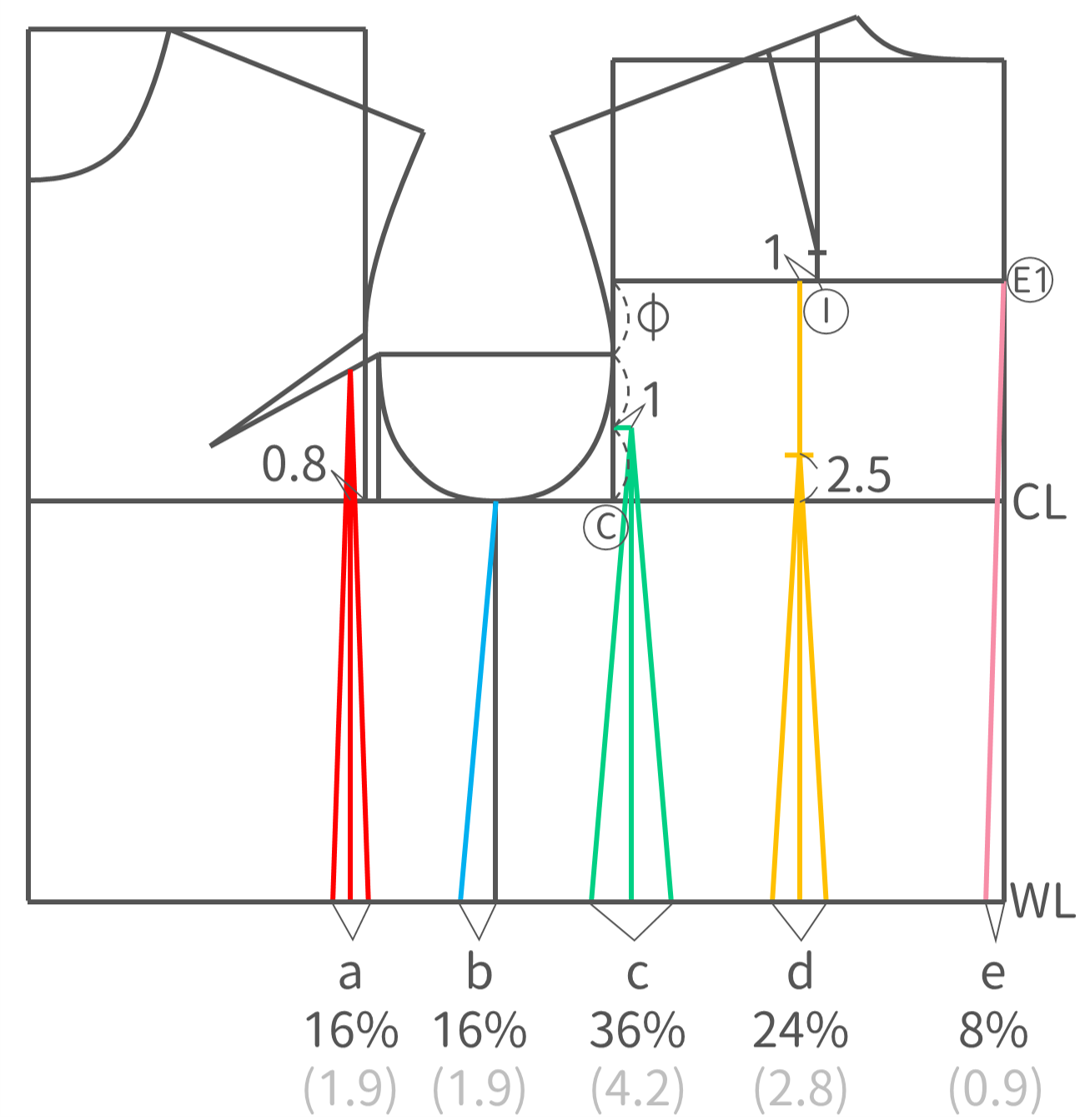

- 計算總腰褶量=(C/2+6.7)-(W/2+4)，a~e 以總腰褶量x褶子所佔 % 為褶寬
- a (16%)：D 點向左取 0.8，垂直線交於胸褶至 WL
- b (16%)：脇邊
- c (36%)：自 C 點向上取一份 ⏀，向右取 1 往下畫垂直線至 WL
- d (24%)：I 點向左取 1 畫垂直線，自 CL 上 2.5 至 WL
- e (8%)：E1 至 WL
- 補充說明 - 總腰褶量=衣寬-腰寬=(C/2+6.7)-(W/2+4)，通常男生的衣服不會做那麼合身的腰身，原型版的腰褶是可以省略不畫的。

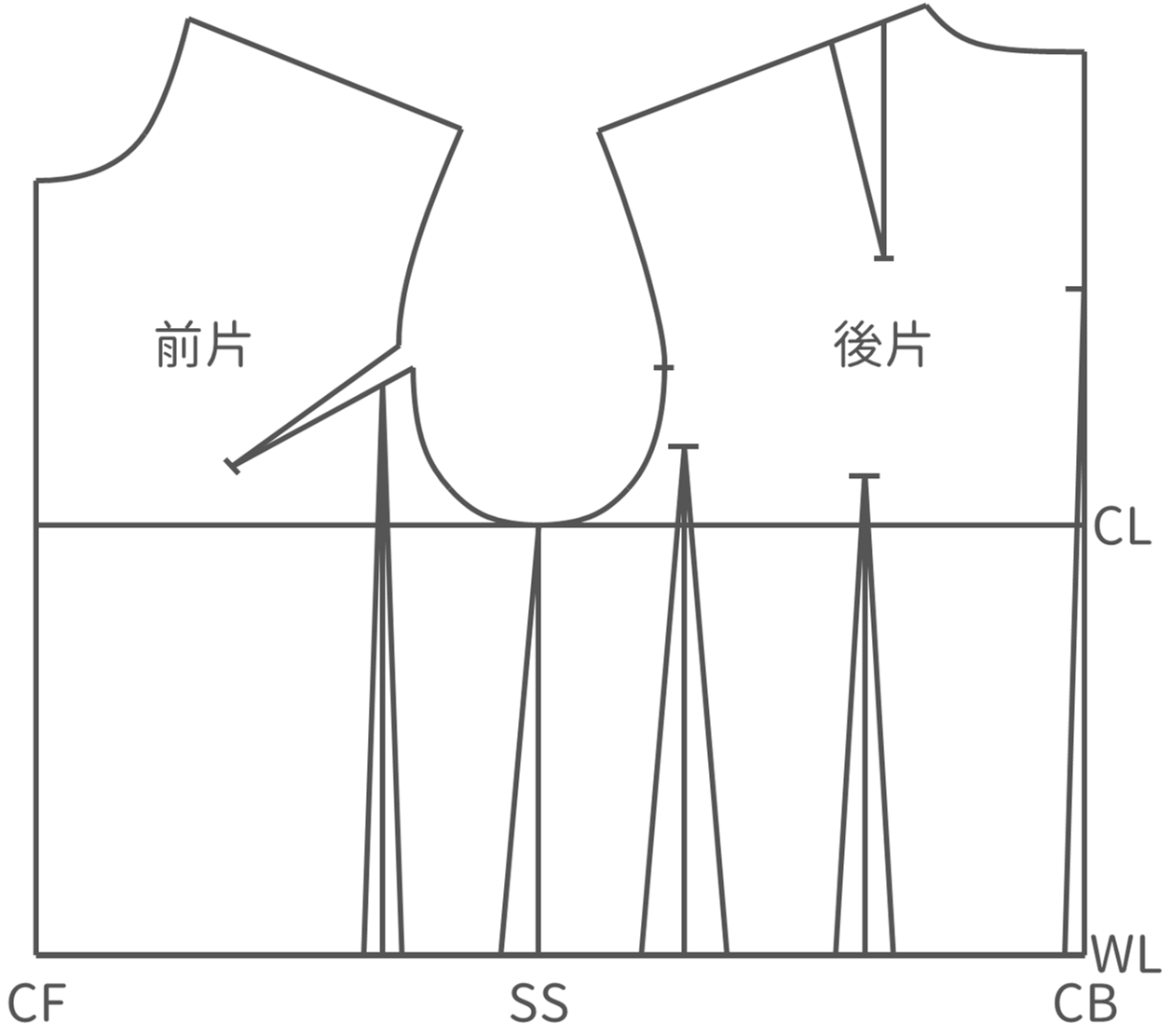

完成圖
打版完需做成胚衣試穿，檢視線條是否合身，做適度修改。請參考 試胚&補正教學，影片裡示範的是女子上衣原型版，男生的方式也是一樣的。
本站也提供客製化新文化原型版服務，可快速製作任何尺寸的原型版，省去繁鎖的公式計算，請點擊以下按鈕選購：
新文化式男子上衣原型版原型袖打版
新文化式男子原型袖 的打版方式和 新文化式女子原型袖 的打版方式相同，只有袖山的數值有一點點差異，這裡就速速打一次給大家看，如果有看不懂的地方可以看 新文化式女子原型袖 會有較詳細的說明。
打版步驟
- 請先將上衣原型版做 試胚&補正 後再開始打原型袖版型。

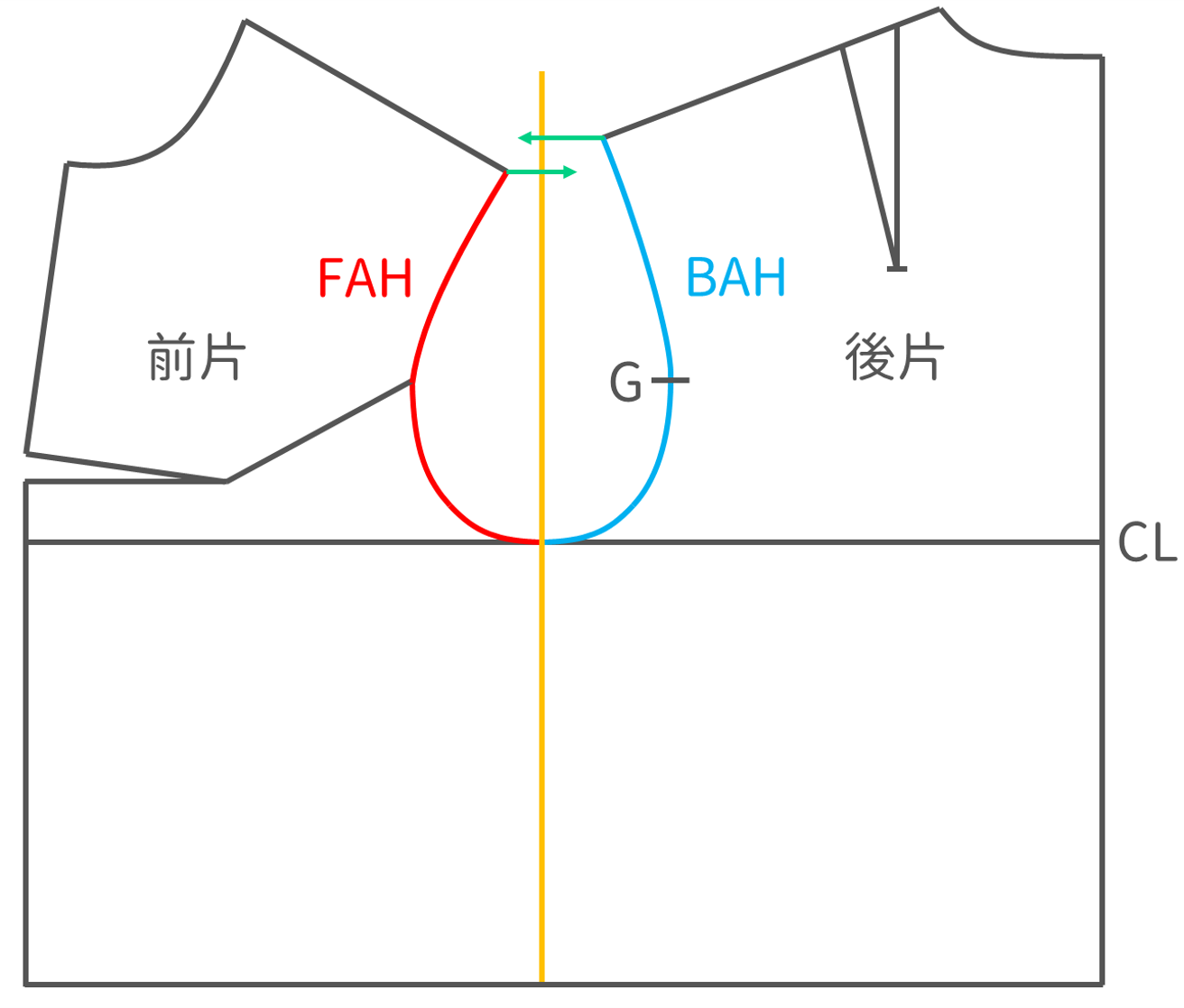

- 紅：將前片胸褶合併，使用皮尺量出前袖襱長度 FAH
- 藍：使用皮尺量出後袖襱長度 BAH
- 綠：在前後肩線的末端畫出水平線
- 黃：脇邊線往上延伸交於水平線，此為袖中心

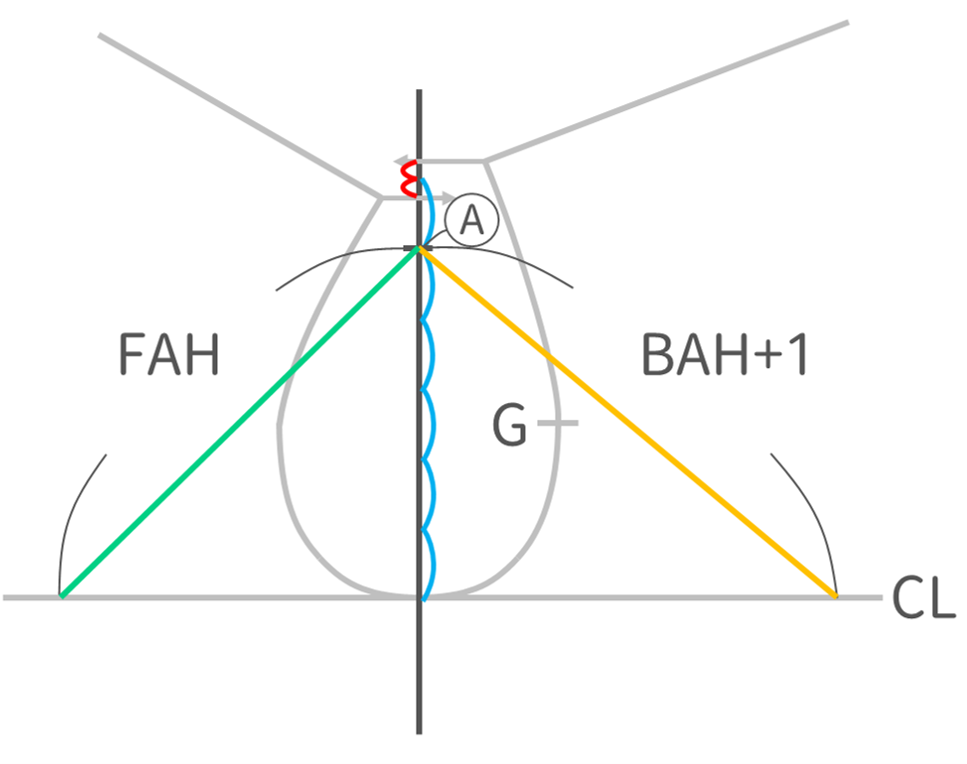

- 紅：取前後肩線水平線中點
- 藍：中點到胸圍線(CL)分成六等份，自中點往下取一等份得 A 點，A 點至 CL 的距離為袖山高
- 綠：自 A 點往前 CL 取斜線長度=FAH，為前袖山基準線
- 黃：自 A 點往後 CL 取斜線長度=BAH+1，為後袖山基準線

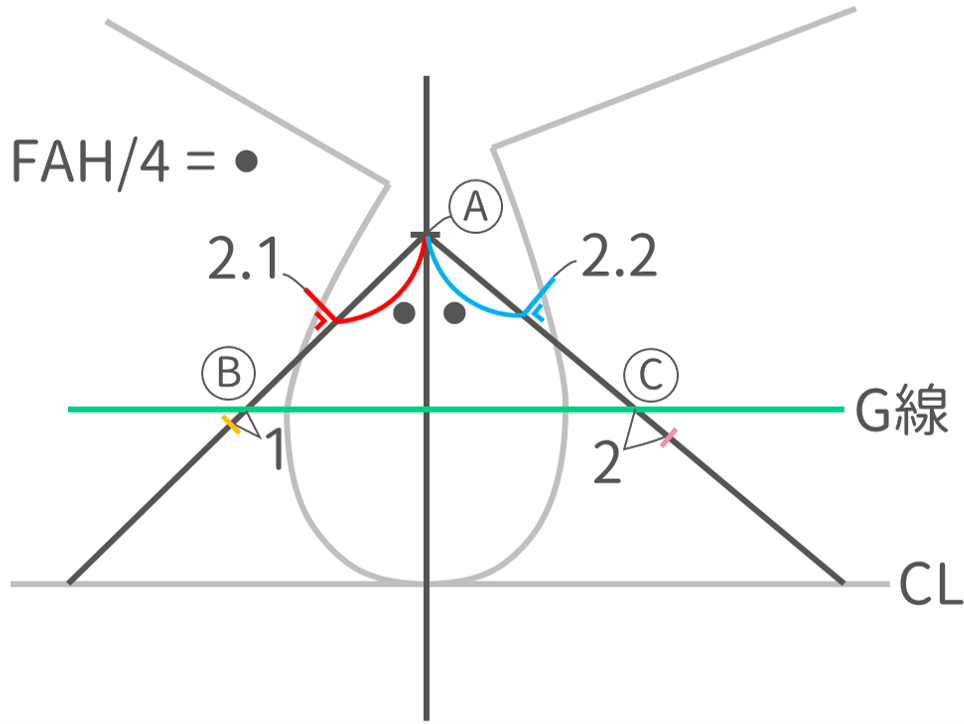

- 紅：計算 FAH/4=●，自 A 點往前袖山取 ● 長度，再垂直取 2.1
- 藍：再自 A 點往後袖山取 ● 長度，再垂直取 2.2
- 綠：水平延伸上衣原型的 G 點，為 G 線，分別交前後袖山於 B 點和 C 點
- 黃：自 B 點往下取 1
- 粉：自 C 點往下取 2
- 紅：將前腋下分三等份，取右二等份往上畫垂直線交於前片袖襱，量取長度 ○
- 藍：將此段依照 ▲x2 和 ○ 長度對稱複製到前袖
- 綠：將前腋下分三等份，取左二等份往上畫垂直線交於前片袖襱，量取長度 ☐
- 黃：將此段依照 ▲x2 和 ☐ 對稱複製到後袖

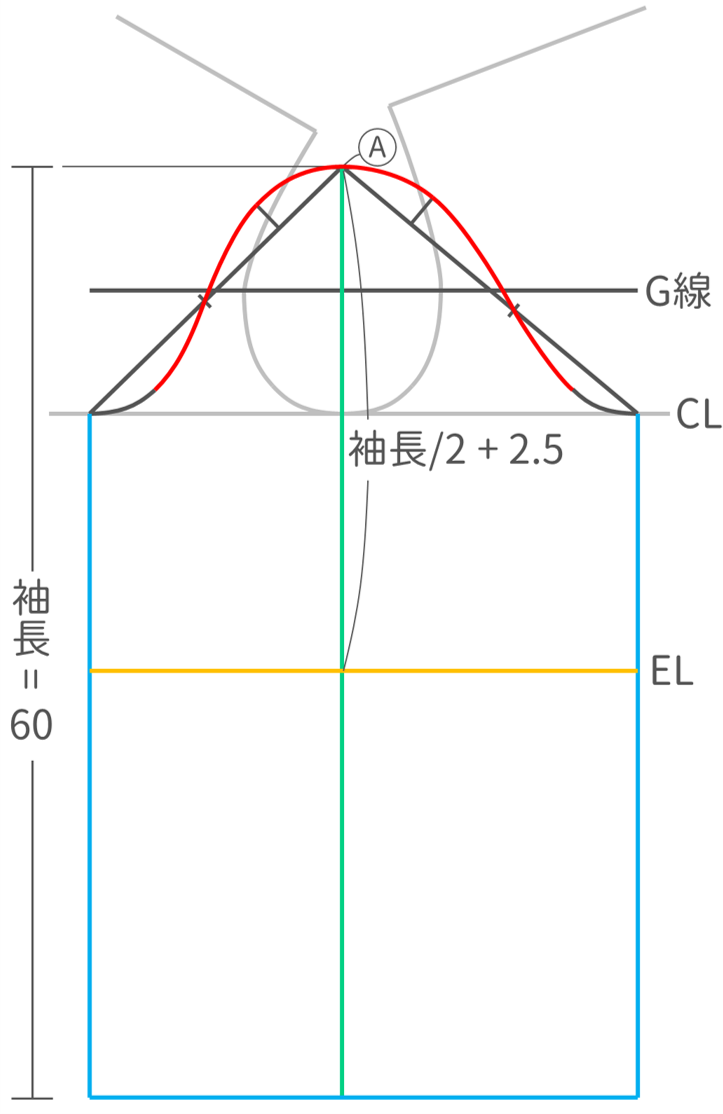

- 紅：使用火腿尺將袖山依照先前做的記號連接起來
- 藍：自 A 點往下取袖長，連接前後袖下線和袖口
- 綠：袖中心往下延伸至袖口
- 黃：自 A 點往下取 (袖長/2)+2.5 畫水平線，此為肘線(EL)

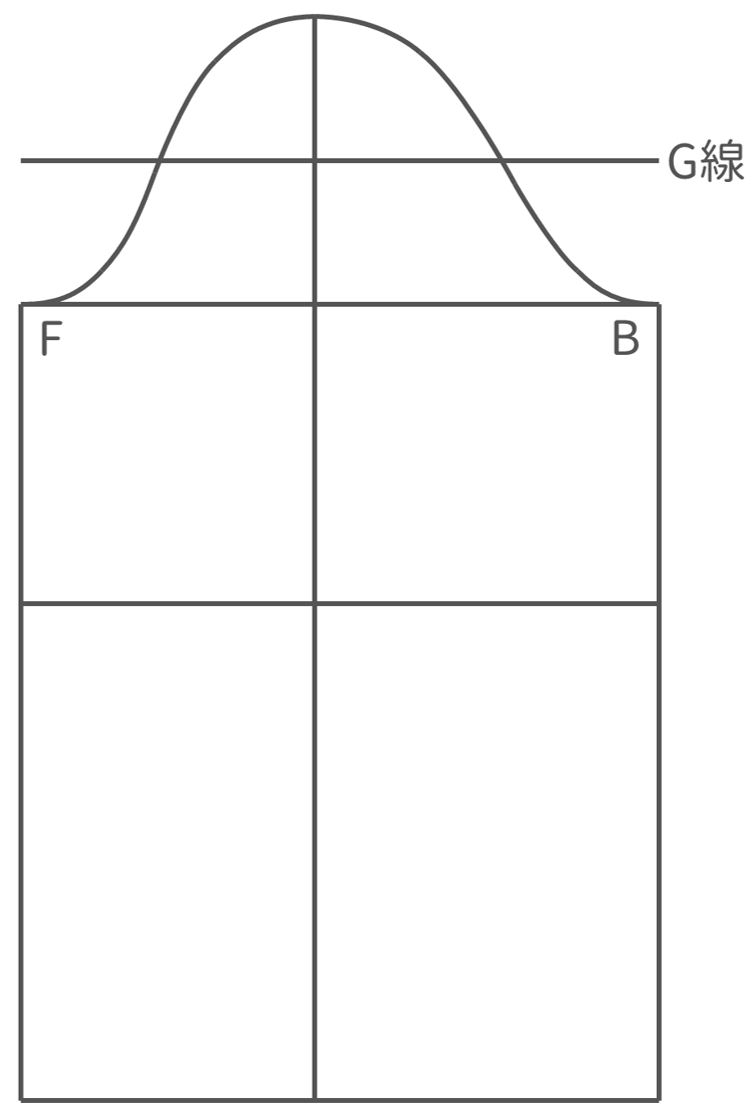

完成圖
