舊文化式原型袖打版教學
舊文化式原型袖是 舊化文式女子上衣原型 的袖子打版法，比 新文化式原型袖 來得簡單，如果是一般沒有G線的版型(新文化式的袖山-袖襱對合點是由G線決定)，也可以用舊文化式原型袖的方式打袖子版。
在打版前請先將上衣原型版製作成胚衣試穿，檢視肩線、胸寬線、背寬線及袖襱大小是否符合身形，如有不合身的地方做適度修正後，再開始打袖子的版型。

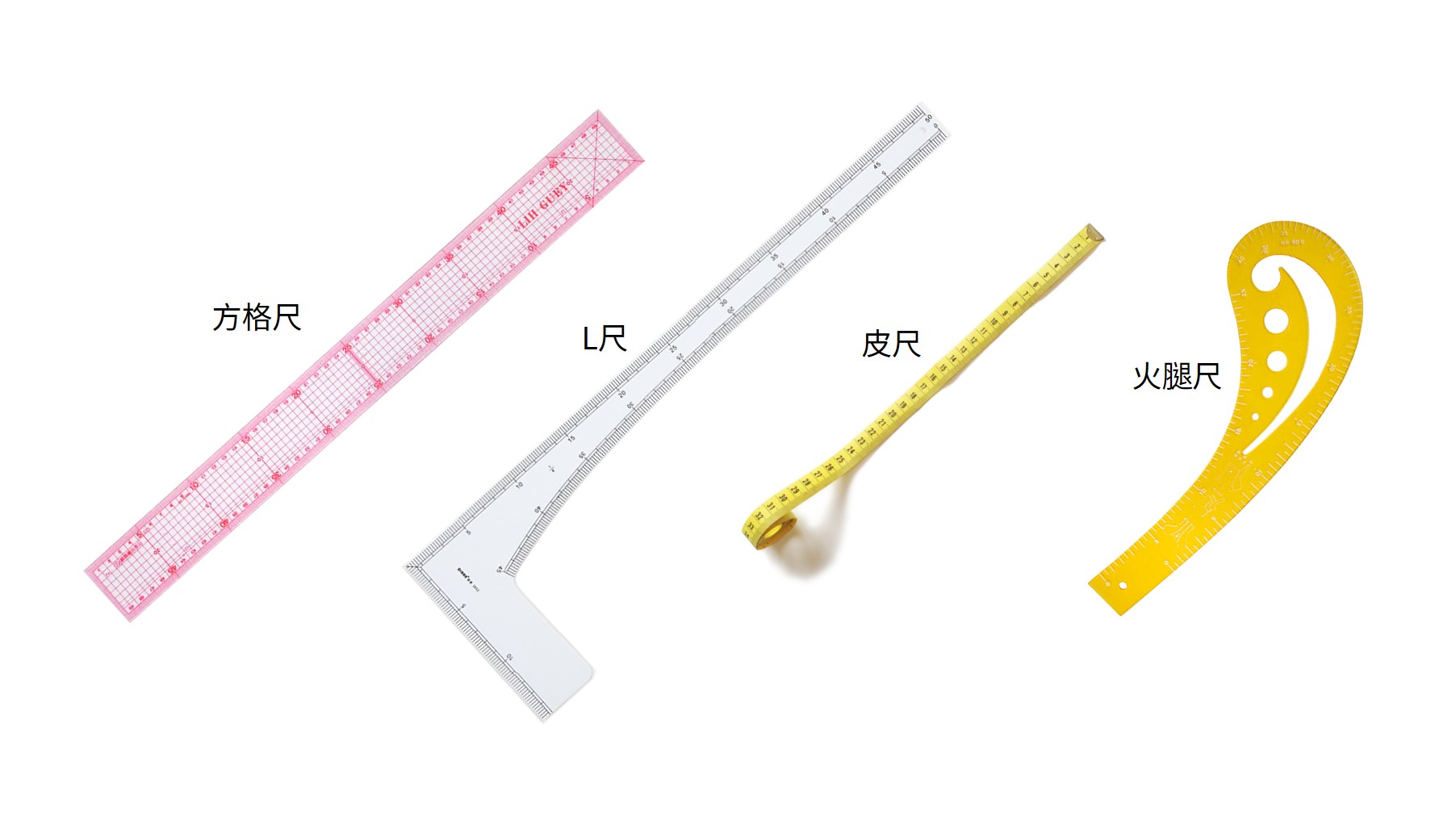

打版工具
打版請用自動鉛筆及橡皮擦方便修改，除此之外需要以下幾種打版尺：
- 方格尺：請使用公分刻度，長度 50 公分以上比較好用
- L 尺：方便用來畫直角
- 皮尺：用來量測袖襱曲線長度，量測時將皮尺立起
- 火腿尺：用來畫袖山弧度
打版步驟
- 請先進行 舊文化式女子上衣原型 打版後，再開始原型袖打版。
- 袖子版型另外需要袖長尺寸，請量測長袖(肩點至手腕骨)的長度。
- 以下單位未標出者，皆以公分(cm)計算。

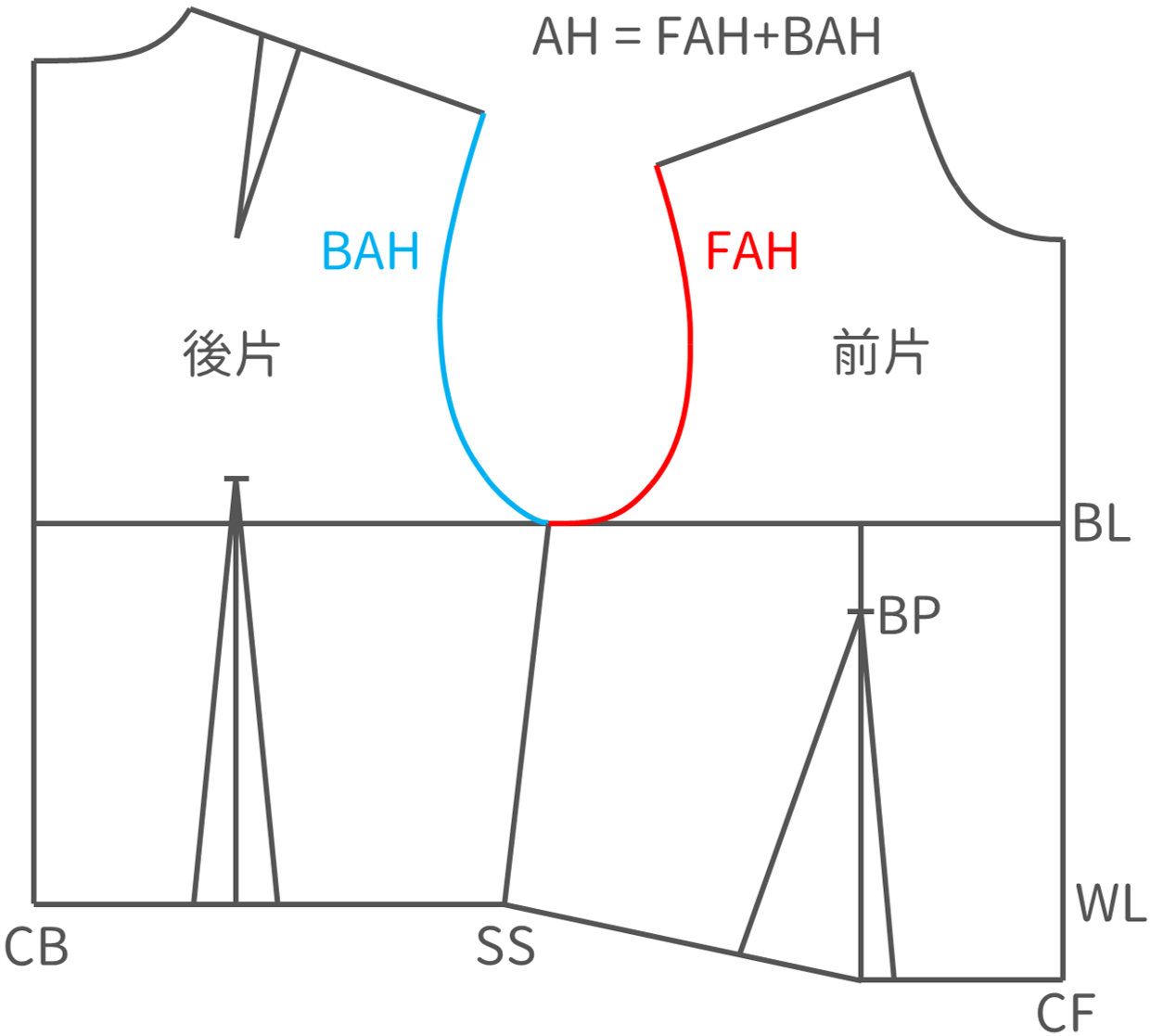

利用皮尺分別量出原型版上 前袖襱(FAH) 及 後袖襱(BAH) 的長度，相加得到 總袖襱 (AH=FAH+BAH)。

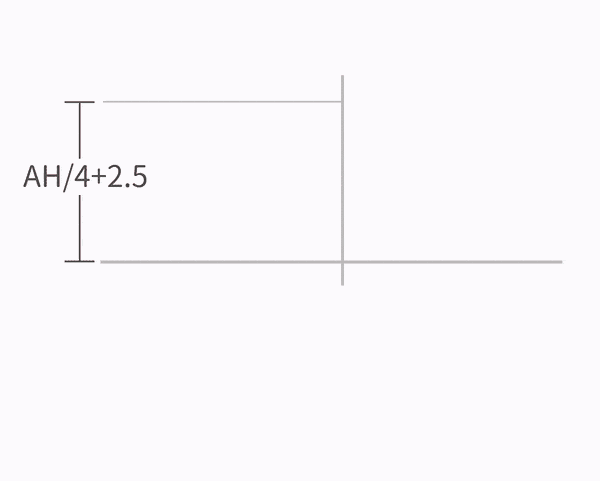

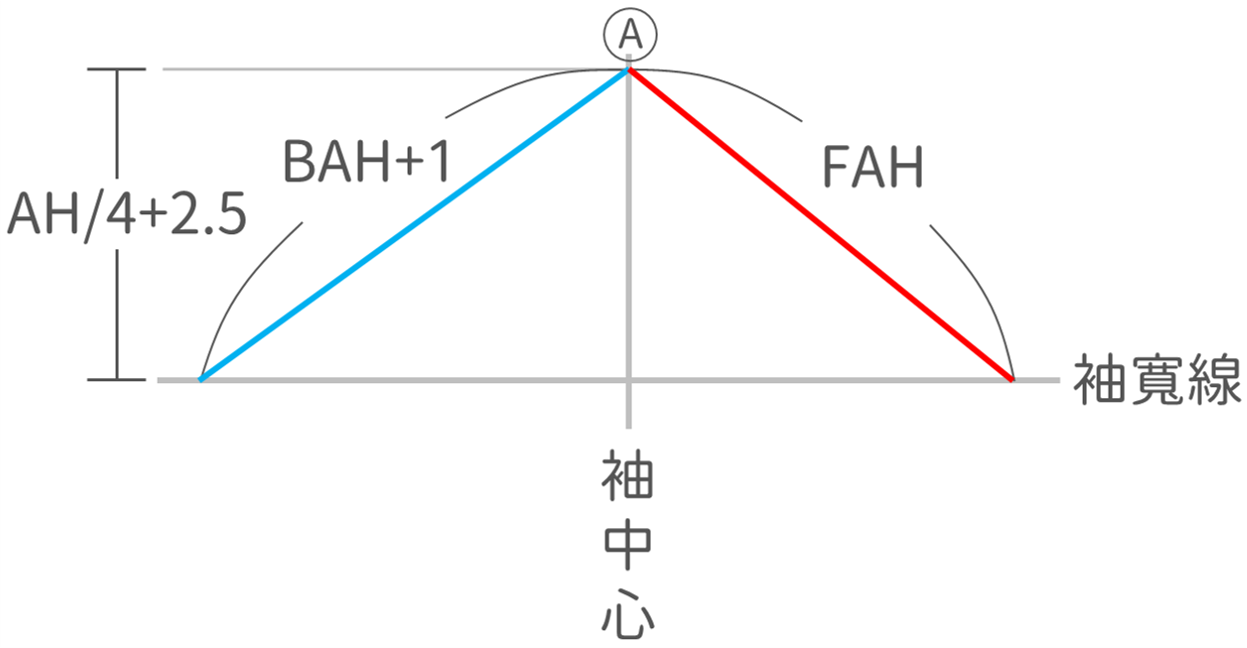

- 灰：畫一個十字基準線，水平線為袖寬線，垂直線為袖中心，取袖山高為 AH/4+2.5
- 紅：自 A 點往右量出斜線長度 = FAH 交於袖寬線，為前袖山基準線
- 藍：自 A 點往左量出斜線長度 = BAH+1 交於袖寬線，為後袖山基準線

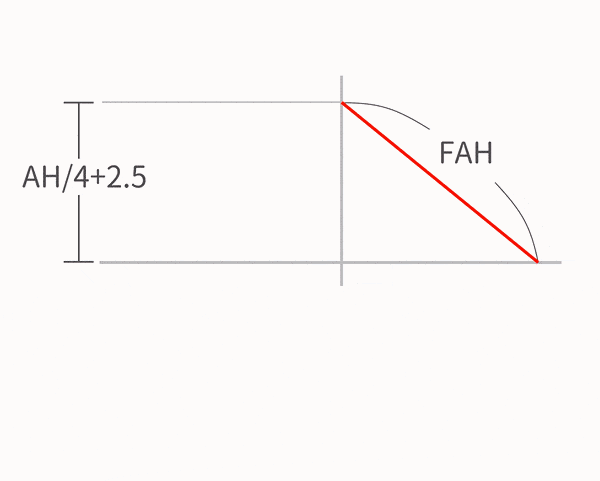

👇點圖看前後袖山基準線畫法

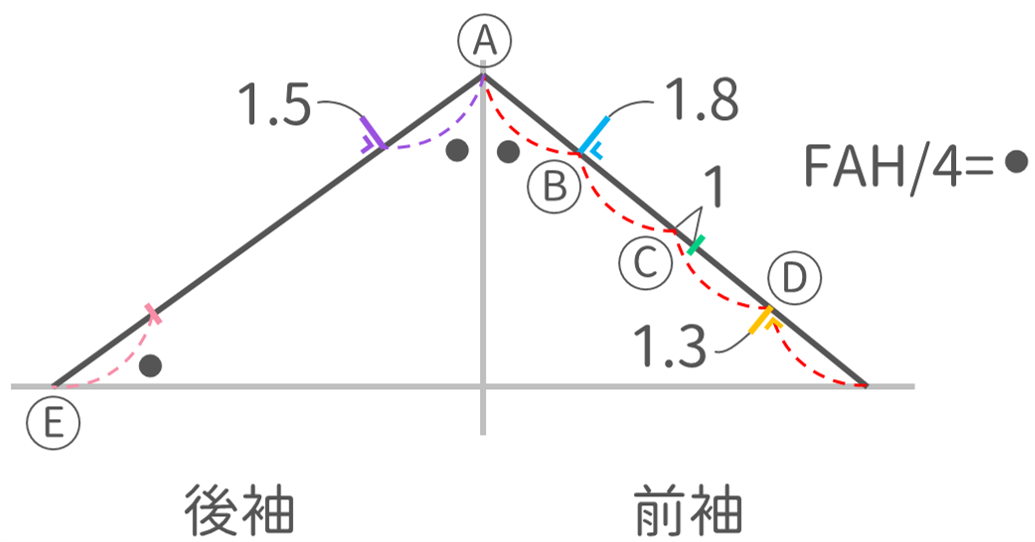

- 紅：將 FAH 分成四等份，一等份長度為 ●
- 藍：自 B 點往外垂直取 1.8
- 綠：自 C 點沿斜線往下取 1
- 黃：自 D 點往內垂直取 1.3
- 紫：自 A 點往後袖取 ● ，再往外垂直取 1.5
- 粉：自 E 點沿斜線往上取 ●

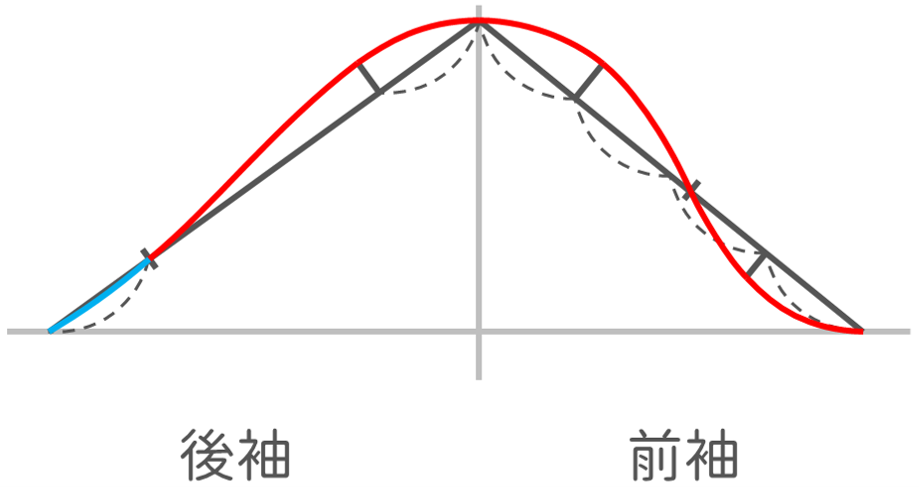

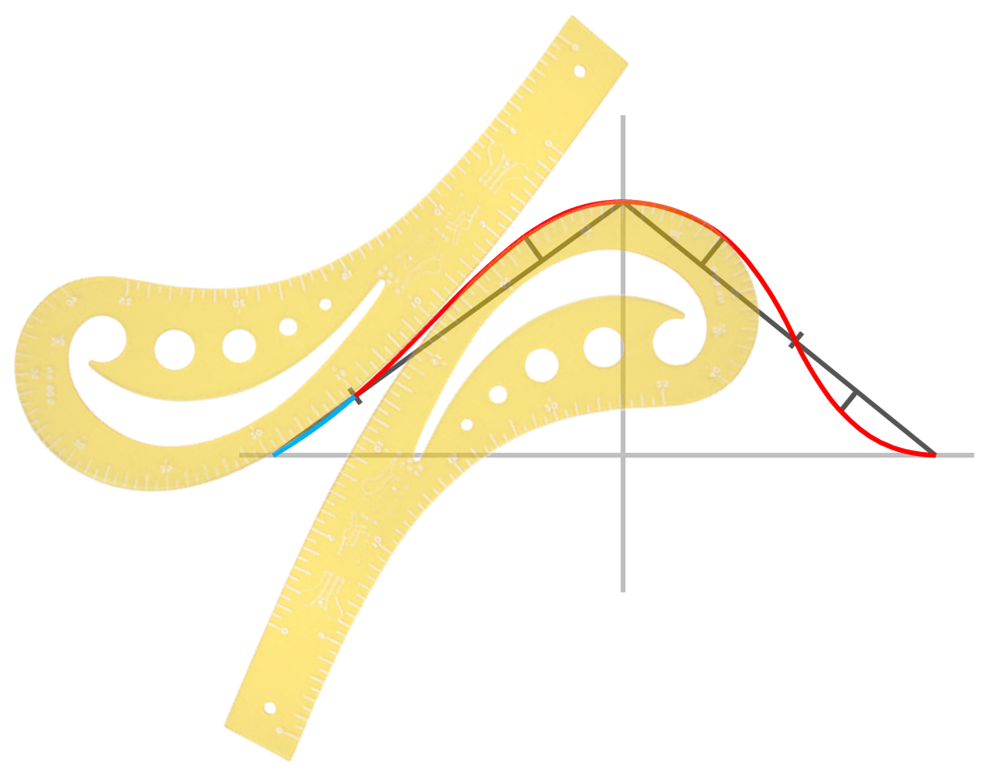

- 紅：使用火腿尺將袖山依照記號連接起來
- 藍：這一段通常是畫直線就好，可是我覺得畫直線看起來很不順，所以我會畫一點點弧度順接紅線
👇點圖看袖山畫法

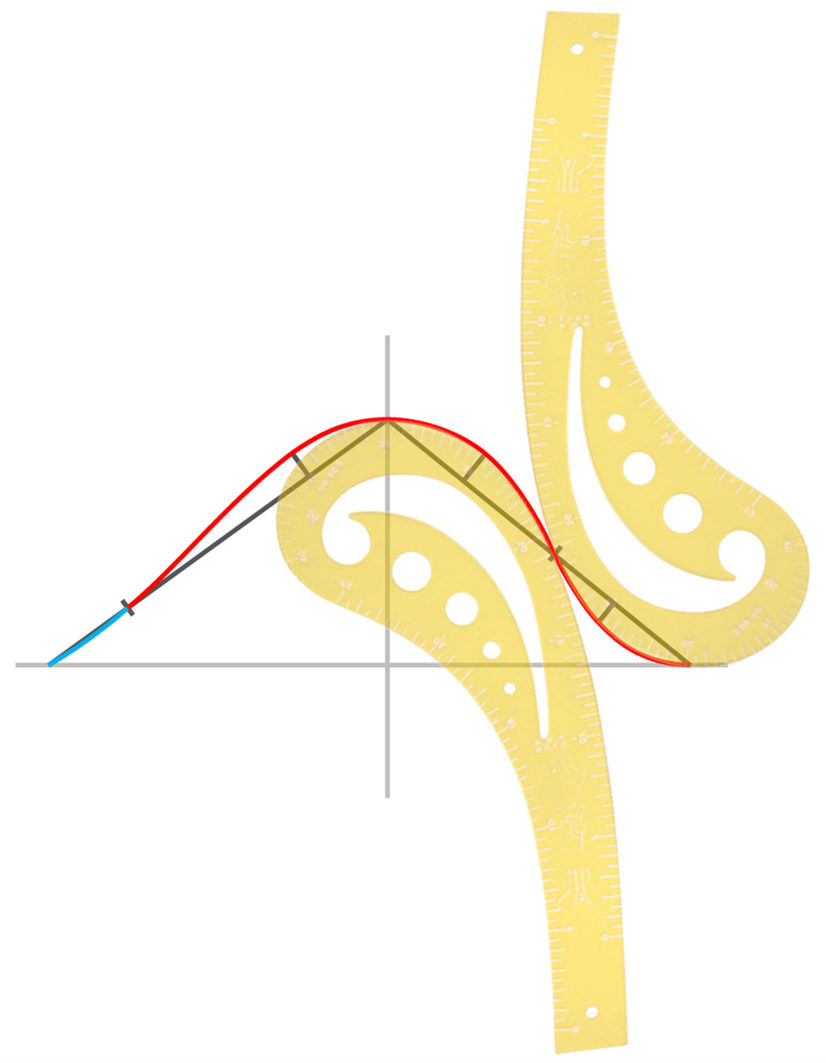

- 補充說明 - 火腿尺擺放的位置沒有一定，只要弧度畫得順就好。

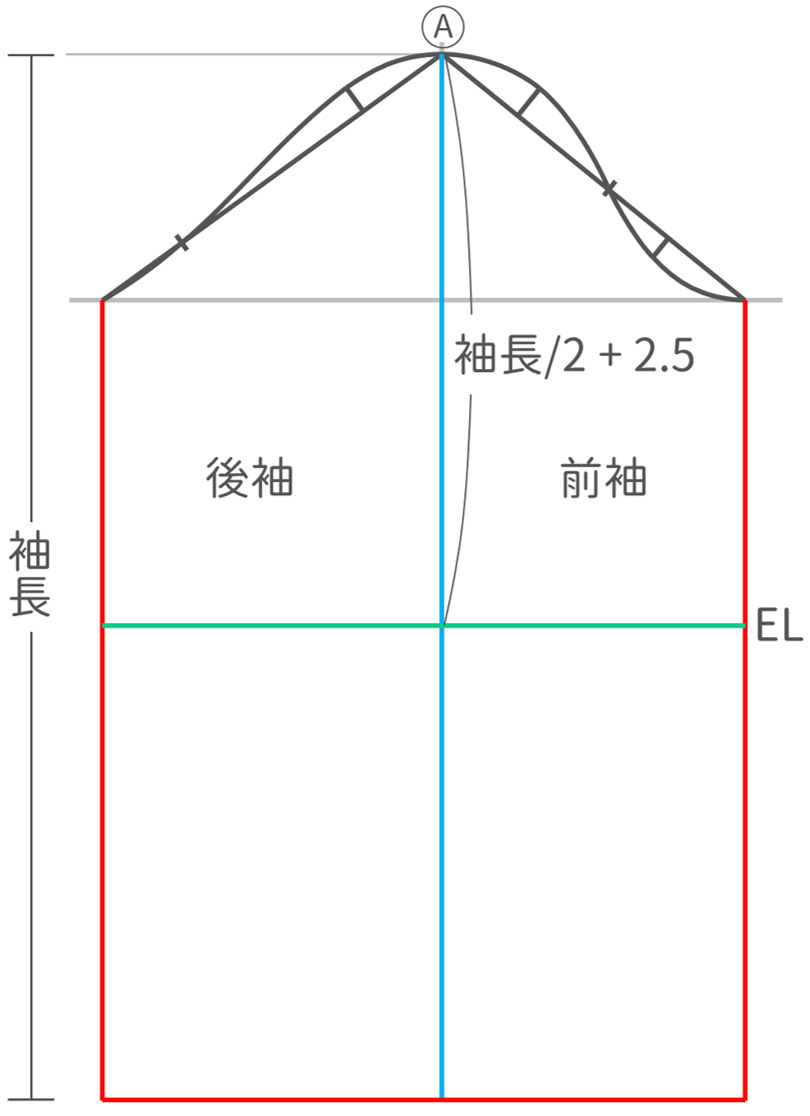

- 紅：自 A 點往下取袖長，連接前後袖下線和袖口
- 藍：袖中心往下延伸至袖口
- 綠：自 A 點往下取 (袖長/2)+2.5 畫水平線，此為肘線(EL)

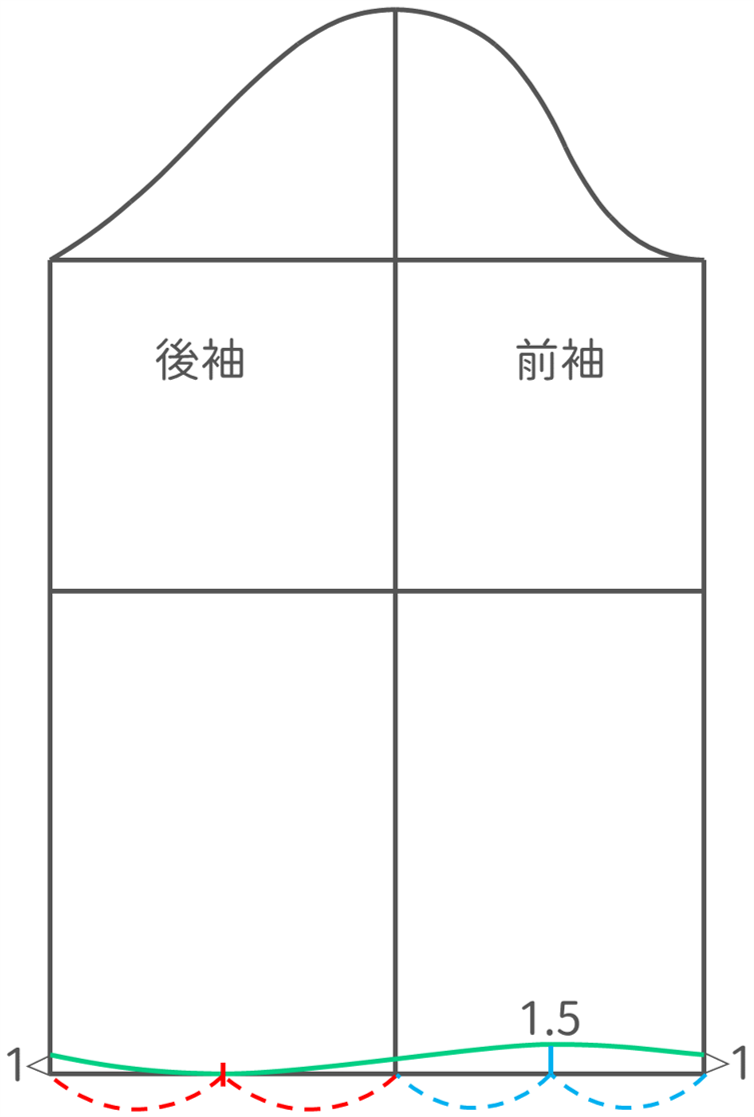

- 紅：後袖口取中點，後袖脇邊往上 1
- 藍：前袖口取中點往上 1.5，前袖脇邊往上 1
- 綠：連接袖口弧度
- 補充說明 - 袖口弧度可製造出前短後長的袖型，新文化式並沒有特別畫袖口弧度，如有需要可以自行加上。
最後要標出袖襱和袖山的對合點，在原型版上前後袖襱高取中點，往下 2.5 為袖襱對合點，再分別量出 a 和 b 的長度。

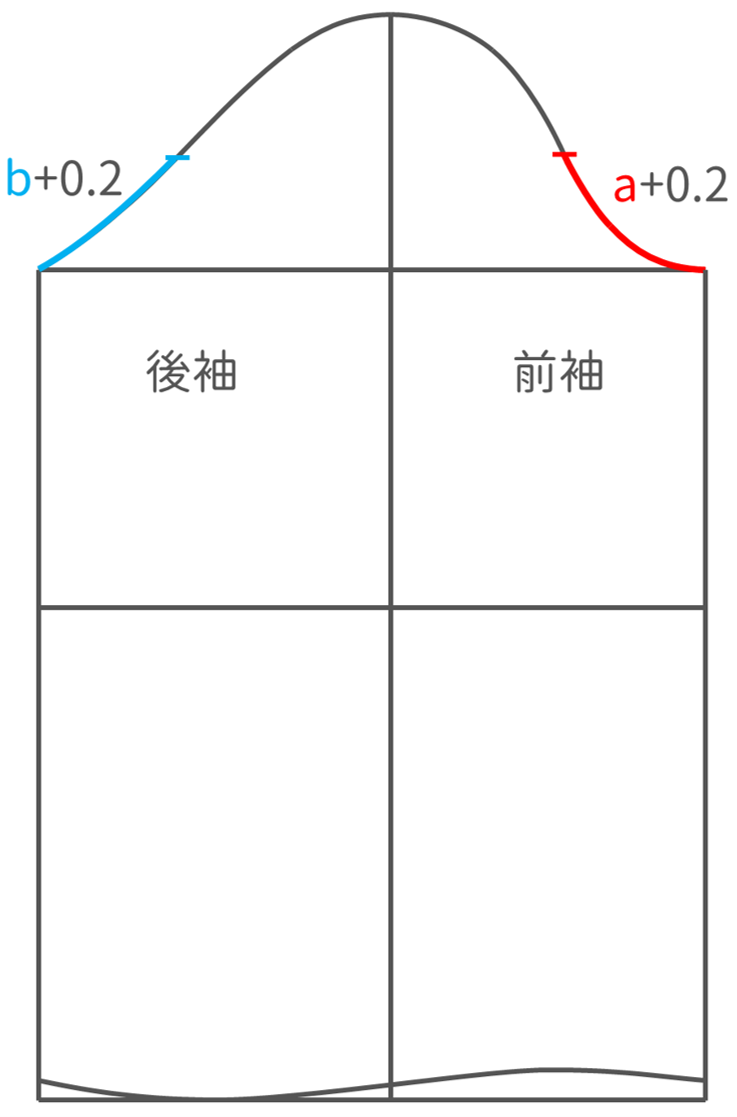

在前後袖山分別量出 a+0.2 和 b+0.2 的點，為袖山對合點。
請注意
- 通常袖子會隨衣身片袖襱設計的變化而需要重新打版，所以不會使用固定的原型袖。如果衣身片是直接使用上衣原型來製作不做任何變化，則可直接使用原型袖。
- 舊文化式計算出來的袖山高比新文化式短，(新文化式袖山高約14cm，舊文化式袖山高約12.5cm)，所以舊文化式的袖寬會比新文化式來得寬鬆。
